屋外冷却水ポンプ騒音対策～「一人静タイプL」を採用した防音壁の施工し約12dBの低減に成功
こんにちは、ソリューション事業部の山田です。
先日、東名高速道路の足柄サービスエリアで休憩したところ、道路の緊急工事があり1時間以上サービスエリアから出られなくなってしまいました。滅多にないことではありますが、もう経験したくない思い出が出来ました。

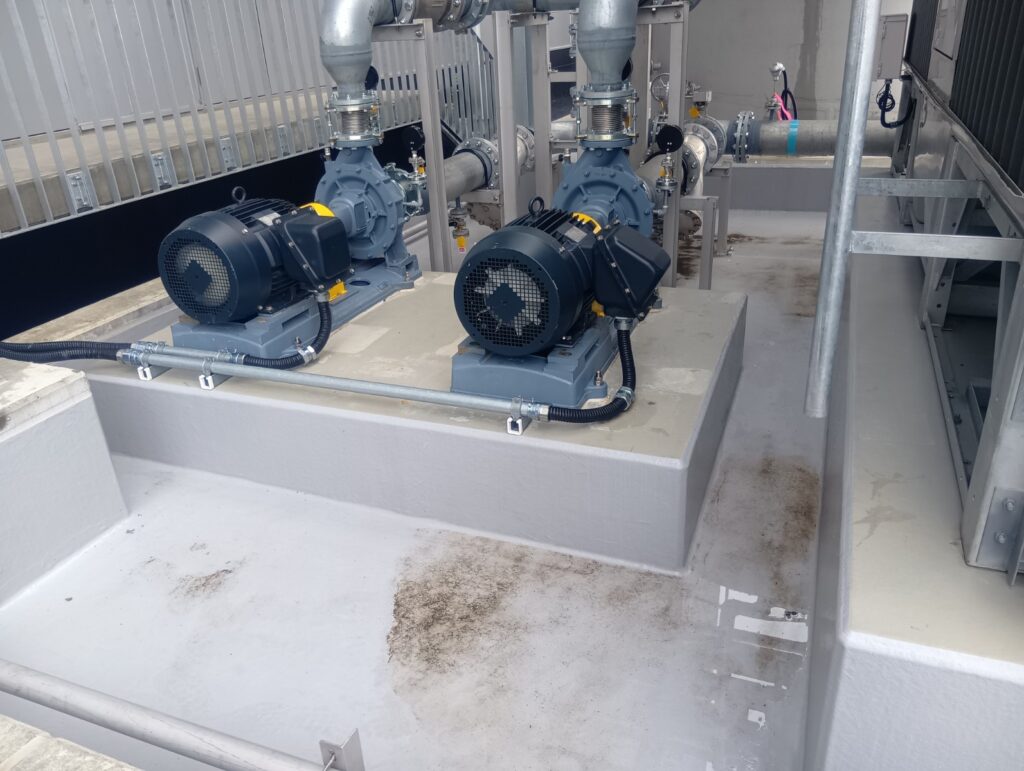

さて、今回は屋外に設置された冷却水ポンプの騒音問題に対し、4面防音壁の施工によって約12dBの騒音低減を実現した事例についてご紹介いたします。
案件概要：敷地境界線の基準値超えを防ぐ対策
工事現場や産業機械に付随するポンプ設備は、継続的な騒音源となるため、適切な防音工事が求められます。本案件は、屋外に設置された複数の設備の稼働音が、敷地境界線の基準値を超えないようにする目的でした。最初の対策として、冷却水ポンプの稼働音を低減することになり、弊社の一人静パネルを採用いただきました。
ポンプ設備は、低音域から中高音域と幅広い周波数帯の音を発生させる為、周辺に影響を与えやすく、騒音問題となりやすい設備です。今回は、4面構造の防音壁を設計し、低音から高音まで有効なタイプLを採用した対策を実施いたしました。設備の放熱や排水といった機能面にも配慮し、天面を開放、基礎との隙間あけた仕様としております。
お客様からは、敷地境界での騒音測定値を低減したいというご要望が強く、可能な限り高い遮音性能を求められておりました。
また、屋外設備であるため、完全密閉による熱こもりや排水不良を避けたいという条件もあり、防音性能と機能性の両立が求められる案件でした。
設計ポイント：遮音性能を最大限確保しつつ屋外設備として必要な機能をも維持
上記の課題に対し、弊社では4面防音壁による防音工事をご提案いたしました。特に今回は、お客様より「騒音低減値を最優先にしたい」というご要望をいただいていたため、防音パネルには自社製品である「一人静シリーズ」の中でも高性能モデルである「一人静タイプL」を採用いたしました。

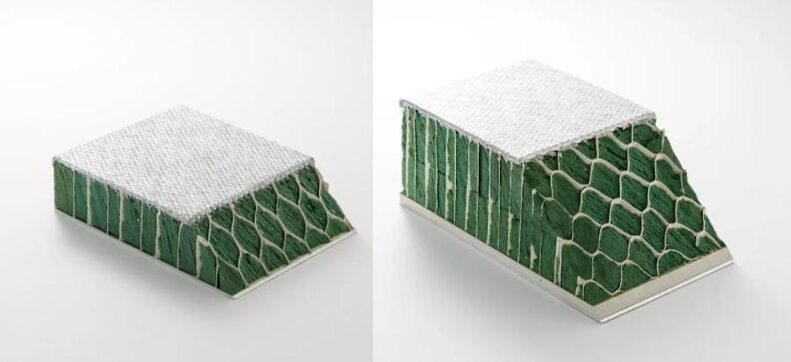

一人静タイプLは、標準モデルのタイプAに、石こうボードを追加し遮音面の強化と吸音層の厚みを増した構造により、125Hzの低周波帯から高周波まで幅広く対応できる防音素材であり、低音成分を含む騒音源にも適した製品です。
設計のポイントは以下の通りです。

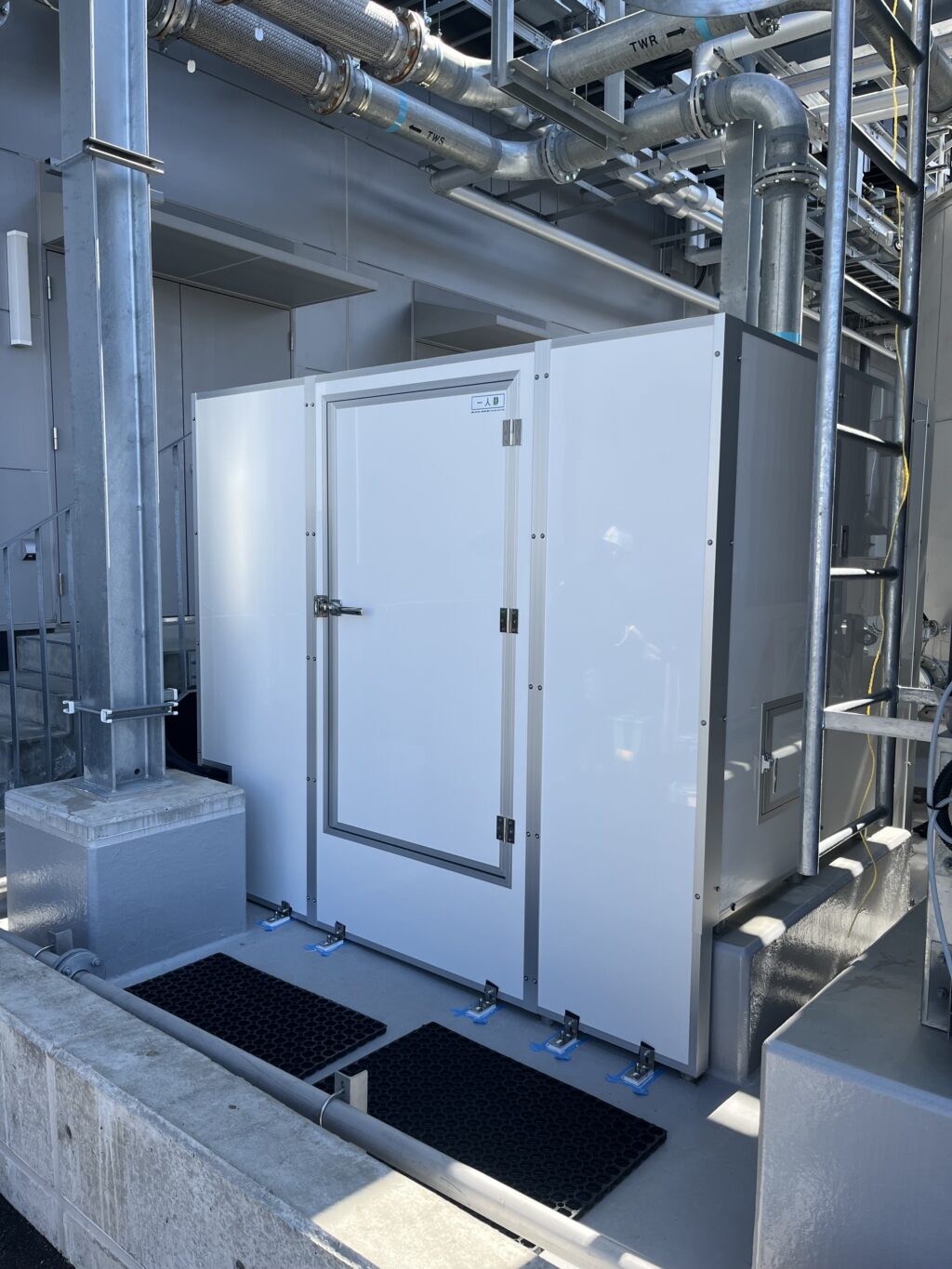

・天面を開放し、ポンプの放熱性能を確保
・床を設けず、基礎との間に隙間を設け排水性を確保
・正面に片開扉を設置し、メンテナンス性を向上
・背面は配管干渉を避けるため切り欠き加工を実施
遮音性能を最大限確保しつつ、屋外設備として必要な機能も維持した設計といたしました。
設置結果：目標値の10dBを上周り実効性の高い防音対策を実現

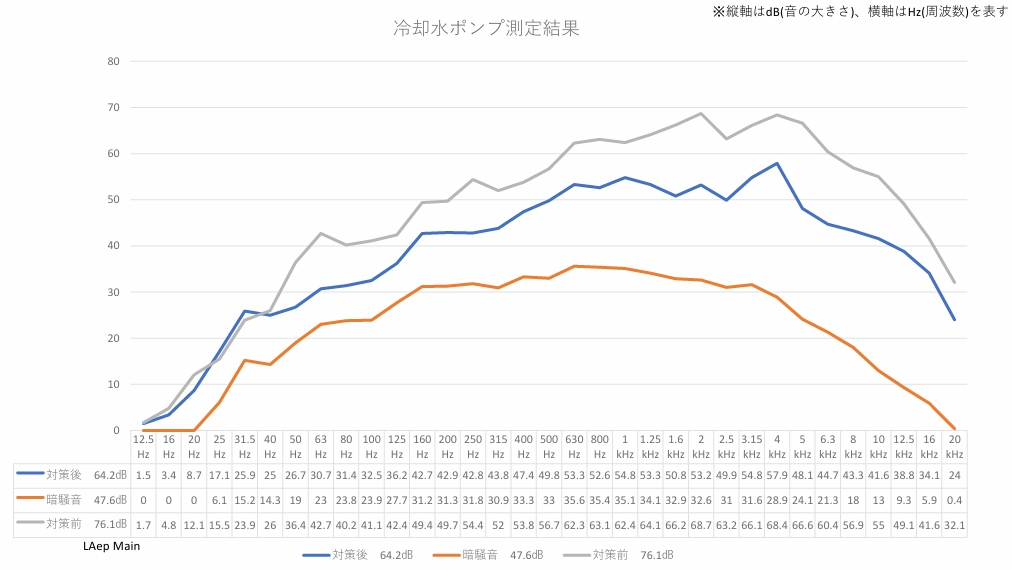

施工により、騒音値は約12dB低減し、目標としていた10dBを上回る結果となりました。騒音は10dB低減することで体感的に半減するといわれており、周辺環境への影響は大きく改善されております。
また、高性能な遮音材を採用したことで、低周波を含むポンプ騒音にも対応でき、より実効性の高い防音対策となりました。
今回の施工は、現地の施工会社で行ってもらい、弊社より現場での指導員を派遣する形での対応となりました。主な設置作業は1日で終了し、アンカー固定やシーリング、他追加でいただいた加工を含めて約2日程で完了しました。
設置後のお客様の評価や改善点など
施工後の騒音測定では、約12dBの低減効果を確認し、お客様からも高い評価をいただきました。一方で、天面開放および基礎との隙間からの音漏れは一定程度確認されており、さらなる遮音性能を求める場合には、高さの追加や隙間を減らすなどの、追加の遮音対策を検討する余地があることも分かりました。
今回の施工で得た学び：製品選定の重要性を改めて実感
今回の施工では、お客様の「低減値を最優先にしたい」という明確なニーズに対し、製品選定が非常に重要であることを改めて実感いたしました。
また、屋外設備では遮音性能だけでなく、放熱や排水といった条件も同時に満たす必要があり、総合的な設計力が求められると感じました。
