工場内モーターの騒音対策～大型設備に対応した防音カバーを製作し作業環境と安全性を改善
皆さん、こんにちは。 製造部のヅアンです。
本日は、モーターの騒音対策として製作した防音カバーの事例をご紹介いたいと思います。
導入背景：現状の問題点・お客様からのご要望
工場内では多くの機械が稼働しており、特に大型モーターは騒音の大きな原因となります。
騒音が大きい環境では、
- 作業者同士のコミュニケーションが取りづらい
- 作業効率の低下
- 安全面への影響 といった問題が発生します。
今回ご相談いただいたお客様は、産業機械向け部品を製造されている企業様で、工場全体の騒音レベルが高く、会話が困難な状況でした。 そのため、作業環境の改善・安全性向上・従業員負担の軽減を目的として、防音対策を実施することとなりました。今回の防音カバー製作にあたり、以下のご要望をいただきました。
- メンテナンス性の向上
- 作業性を考慮した扉3か所の設置
- 稼働状況を確認するための小窓の設置
- 大型モーターの発熱に対応した構造
これらのご要望をもとに、現場環境や設備条件を踏まえた最適な設計を行いました。
対策内容：放熱対策を行いながらメンテナンス性・安全性を確保
大型モーター全体を覆う防音カバーの設計・製作・設置を行いました。
- 放熱対策: 大型モーターは発熱量が大きいため、 大型ファンによる強制換気を採用。 カバー内部の熱を効率よく排出する構造としました。
- メンテナンス性: 3枚の開閉扉を設置し、多方向からのアクセスを確保。 さらに小窓を設けることで、カバーを開けずに運転状況の確認が可能となっています。
- 安定性の確保: 振動対策として、アングル材でしっかり固定。 運転時のズレや移動を防止する設計としました。

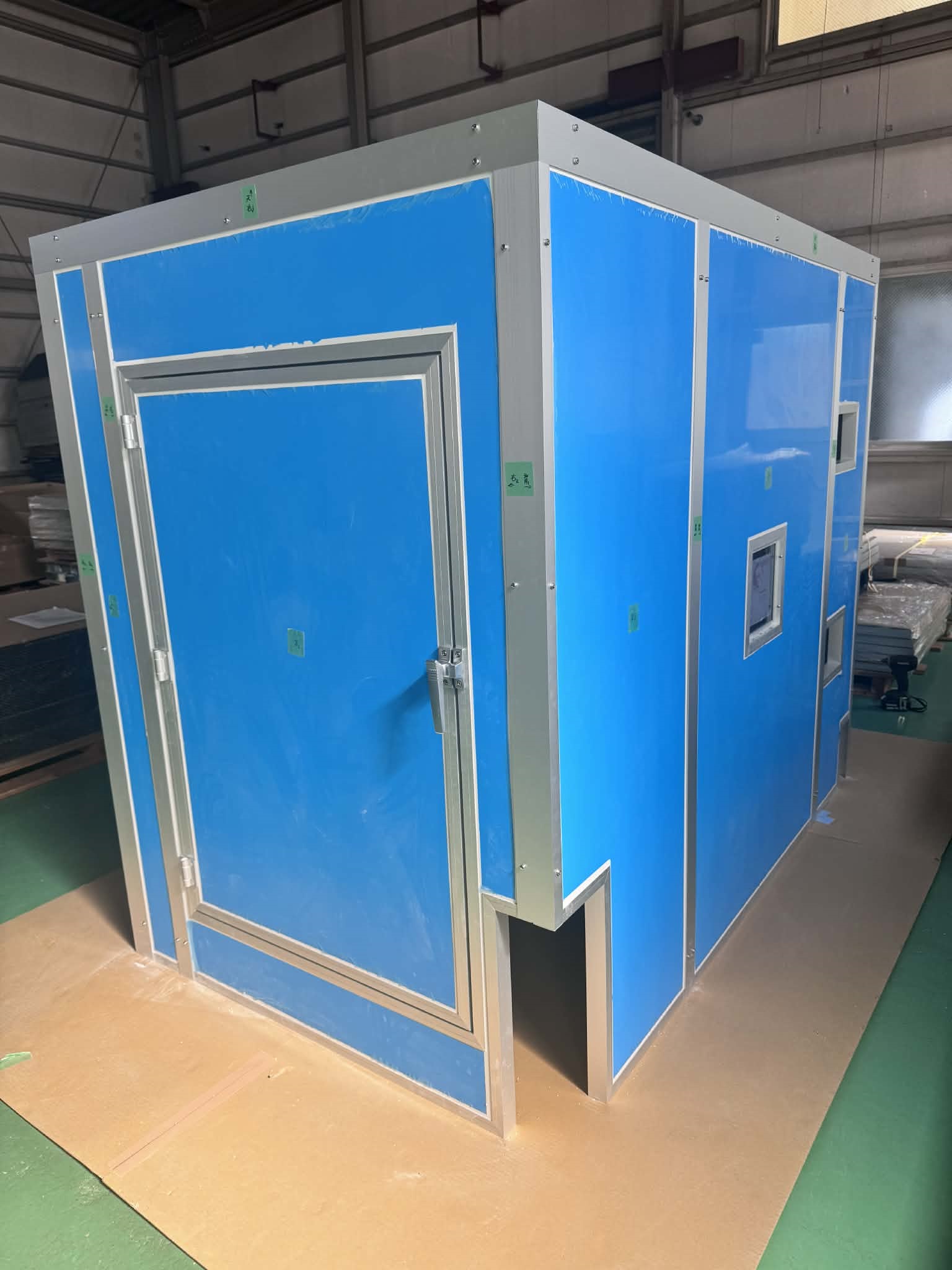

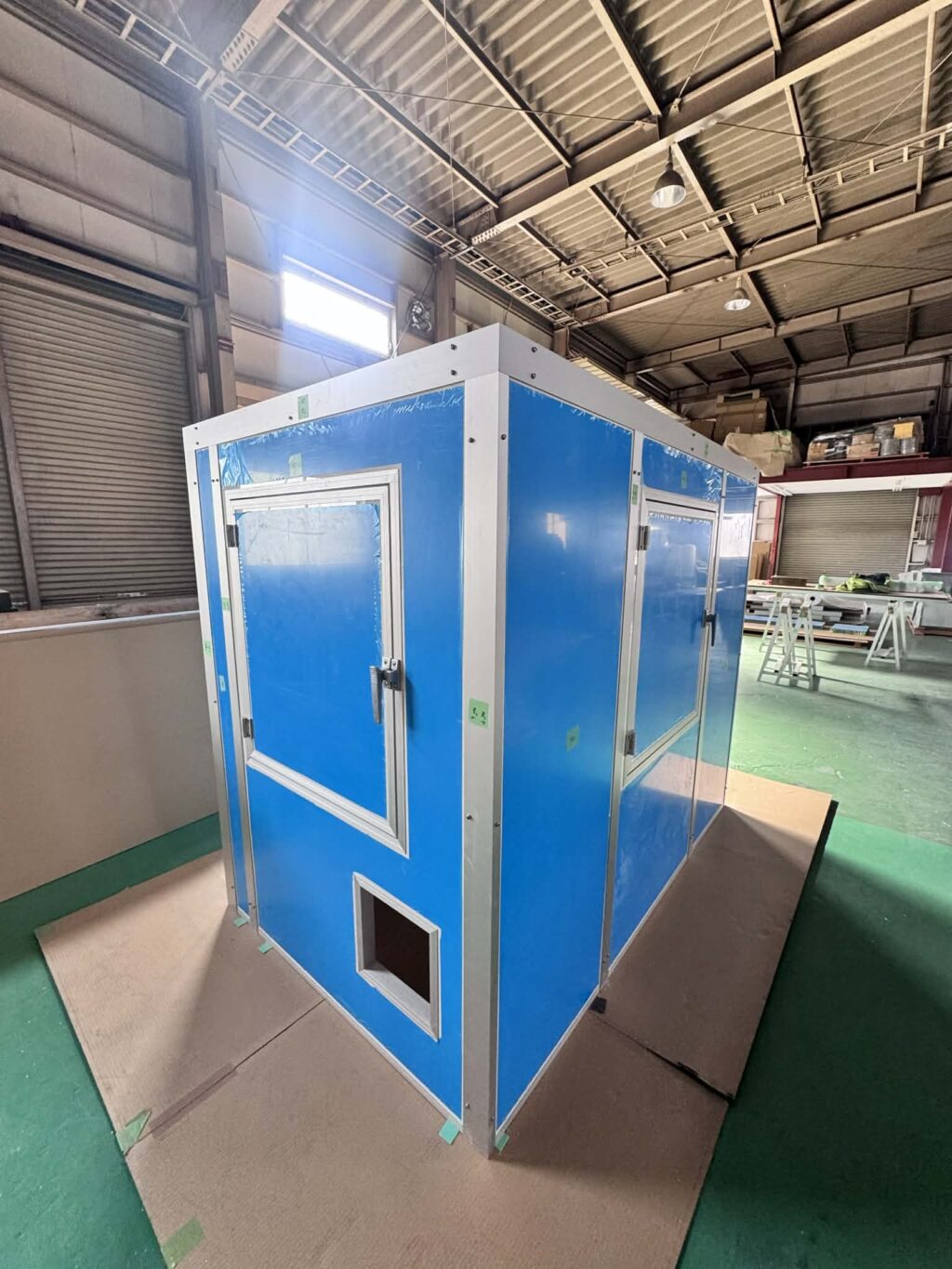

「一人静タイプL」（薄型）を使用した床なし5面体防音カバーを製作
防音カバー仕様
- 吸音材：「一人静タイプL（薄型）」
- サイズ：W1250 × D2020 × H1700
- 天面：排気用開口＋ファン＋ファンカバー
- 右側面右側の下部と背面左側下部にわたり配管用開口
- 背面：のぞき窓、配管＋配線用開口：3ヶ所
- 固定：アングル固定
- 換気：大型ファン（強制換気）
- 製作期間：2週間
今回は 「一人静タイプL」（薄型）を使用した5面体の防音カバーを採用しました。「一人静タイプA」と同様の構造を持ちながら、吸音材の充填量を増やすことで、吸音・遮音性能をさらに強化しています。 そのため、大型モーターのような低周波音が発生する設備にも高い効果を発揮します。
また、は運転時に振動が発生するため、防音カバーの安全性を確保することが重要です。本案件では、アングル材による固定を行うことで、振動によるズレや移動を防止し、安全かつ安定した運用が可能な構造としています。
弊社の施工対応について
今回は、お客様のご希望により、製品の製作だけでなく、現場での施工・設置作業まで弊社にて対応いたします。弊社では、製品の納品に加え、現場での施工・設置にも対応しておりますが、今回は施工まで含むてご依頼いただきました。施工サービスの内容や費用の詳細につきましては、お気軽ににお問合せください。
今回はモーター用防音カバーをご紹介させていただきました。 弊社では、標準仕様に限らず、お客様の現場環境やご希望に応じたカスタマイズ対応も行っております。防音・防振でお困りの際は、ぜひ騒音相談騒音相談WEBツールよりお気軽にご相談ください。
