工場内の撹拌機の騒音対策～取り外した屋根を前面に付け替えられる床なし5面体の防音カバーを製作
皆さんこんにちは。製造部のヅアンです。
今回は、工場内で使用されている撹拌機の騒音対策として、防音カバーをご紹介したいと思います。
撹拌機のモーター音・回転音を抑える防音カバーを製作
撹拌機は、モーターや回転部などから音が発生する設備のため、設置場所によっては周囲への騒音が問題になることがあります。そこで今回は、撹拌機を囲うように防音パネルを組み合わせ、設備から発生する音が周囲へ広がるのを抑える防音カバーを製作しました。
今回の防音カバーは、単に設備を囲うだけではありません。お客様からのご要望に合わせ、取り外した屋根を前面に付け替えて使用できる構造にしていることが特徴です。
取り外した屋根を前面パネルに付け替えられる構造
今回の防音カバーで特に特徴的なのが、屋根部分の構造です。お客様からは、「屋根を取り外した後、その屋根を前面に取り付けて使用したい」というご要望がありました。そこで、屋根を固定してしまうのではなく、取り外した後に前面へ付け替えられる構造にしました。
通常は屋根として使用し、撹拌機の作業やメンテナンスなどで屋根を外した際には、前面のパネルとして取り付けることができます。取り外した屋根を別の場所へ保管する必要がないため、作業スペースを確保しやすいことも今回の防音カバーの特徴です。
このように、設備を囲って音を抑えるだけでなく、実際の使用方法に合わせてパネルの使い方を変えられるようにしました。
点検・清掃などのメンテナンス性を考えた防音カバー設計
防音カバーを製作する場合、単純に設備を囲えばよいというわけではありません。実際に設備を使用する際には、点検や清掃、部品交換などの作業が必要になるため、防音性能だけでなく、作業性やメンテナンス性も考えて設計する必要があります。

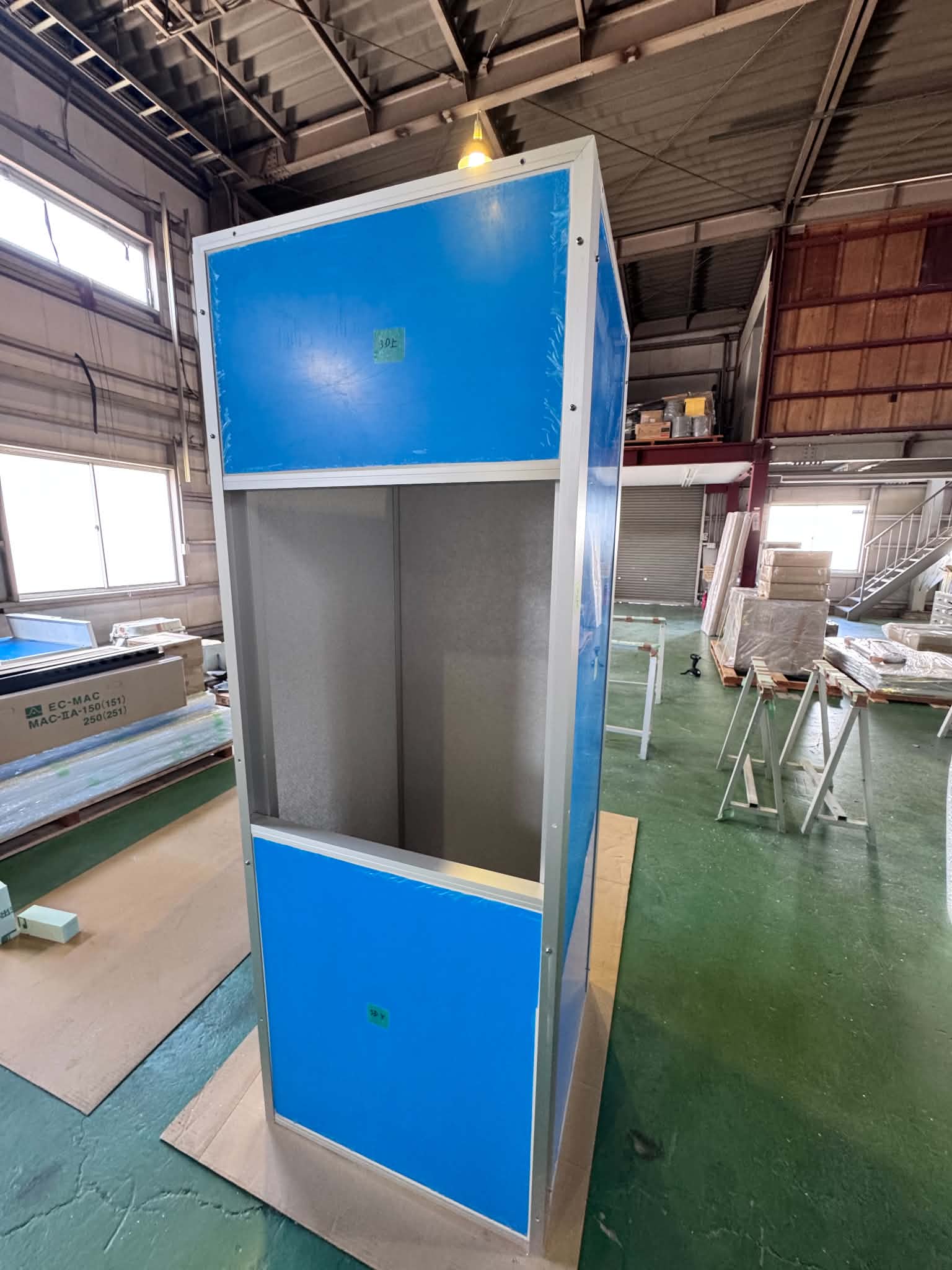

今回の防音カバーも、必要なときにパネルを取り外せるようにし、撹拌機の使用状況に合わせてカバーの形を変更できる構造としました。製作時には、各パネルの寸法や組み合わせ、取り付け位置を確認しながら加工を行っています。
防音カバーは複数のパネルを組み合わせて一つの形にするため、それぞれの寸法や取り付け位置を正確に加工することが重要です。特に今回のように、パネルを別の位置へ付け替えて使用する場合は、実際に組み替えたときに問題なく取り付けられることも考えて製作する必要があります。
防音カバーの仕様
- 「一人静タイプL薄型」(t41.5mm)使用 床無5面体防音カバー
- 外寸：W638mm×D611mm×H1,446mm
- 内寸：W546mm×D519mm×H1.400mm
- L型アングルを用いて既存アングルとボルトナット固定
- A面：配線用開口加工
- C面：排熱用開口加工
- 製作期間：２週間
現地での組立・設置まで対応
今回の防音カバーは、製作だけでなく、現地での組立・設置も弊社で行いました。 工場で製作した各パネルを現地へ搬入し、撹拌機の位置や周囲の状況を確認しながら組み立てていきます。 防音カバーは複数のパネルを組み合わせて設置するため、現地での組立時には、パネル同士の位置や寸法、撹拌機との干渉がないかを確認することが重要です。
お客様の使用方法に合わせた防音対策
防音設備は、同じような設備であっても、設置場所や使用方法によって必要な構造が変わります。今回のように、
「屋根を外した後にどこへ取り付けるのか」
「メンテナンスするときにどの部分を開けるのか」
など、実際の使用方法を考えて設計することで、より使いやすい防音カバーにすることができます。
今回製作した防音カバーは、撹拌機を囲うことで騒音の拡散を抑えながら、屋根を前面へ付け替えられる構造とすることで、お客様の作業方法にも対応しています。
防音対策では、音を抑えることだけでなく、設備を継続して使用するための作業性やメンテナンス性も重要です。
まとめ
今回は、撹拌機の騒音対策として、防音カバーの製作から現地での組立・設置まで行なった事例をご紹介いたしました。
弊社では、現場の設備状況やお客様のご要望を確認し、それぞれの設備に合わせた防音カバーを設計・製作しています。防音・防振でお困りの際は、ぜひ、騒音相談WEBツールよりお気軽にご相談ください。
