横型編組機の騒音対策事例＠神奈川県～「コの字型防音カバーで約13dBの騒音低減を実現
こんにちは、ソリューション事業部の山田です。
今回は、神奈川県の企業様よりご依頼いただいた横型編組機の騒音対策をご紹介いたします。
編組機は稼働中に連続的な機械音が発生するため、工場内の作業環境の改善や騒音問題の解決を目的として、防音対策をご相談いただきました。
今回は、生産ラインを止めずに使用できることを第一に考え、設備のメンテナンス性も確保した移動式の防音カバーをご提案しました。
生産ラインを止めずに使える防音構造をご提案
お客様から最初にご相談いただいた内容は、
- 編組機の騒音をできるだけ低減したい
- 生産ラインの都合上、設備全体を囲うことはできない
- メンテナンス時には機械へ容易にアクセスしたい
というものでした。
そこでまず弊社では、貸出用の「一人静タイプA」防音パネルを実際の工場へ持ち込み、現場で騒音測定を実施しました。実機を使用して効果を確認したところ、約13dBの騒音低減を確認することができました。この結果をもとに、お客様にも防音効果をご納得いただき、今回の施工では「一人静 タイプA」を採用しました。
一人静タイプAは、厚さ33mmと薄型・軽量でありながら、吸音と遮音を組み合わせた特許構造により、幅広い周波数帯の騒音に対応できる防音パネルです。移動式の構造にも採用しやすく、今回のようにメンテナンス性を重視する設備にも適しています。
設備を完全に囲う防音ボックスは、防音性能は高くなりますが、日常点検や製品交換のたびに開閉作業が必要となります。そこで今回は、防音性能と作業性の両立を目指し、側面2面と天面で囲うコの字型の防音カバーをご提案しました。
現地調査を行ったところ、編組機の稼働音が大きい箇所には、もともと両開き扉が設けられていました。現場のご担当者様からも、「この扉は定期的に開けてメンテナンスを行います。」とのご説明をいただいたため、この部分を固定してしまうと日常作業の負担が大きくなってしまいます。

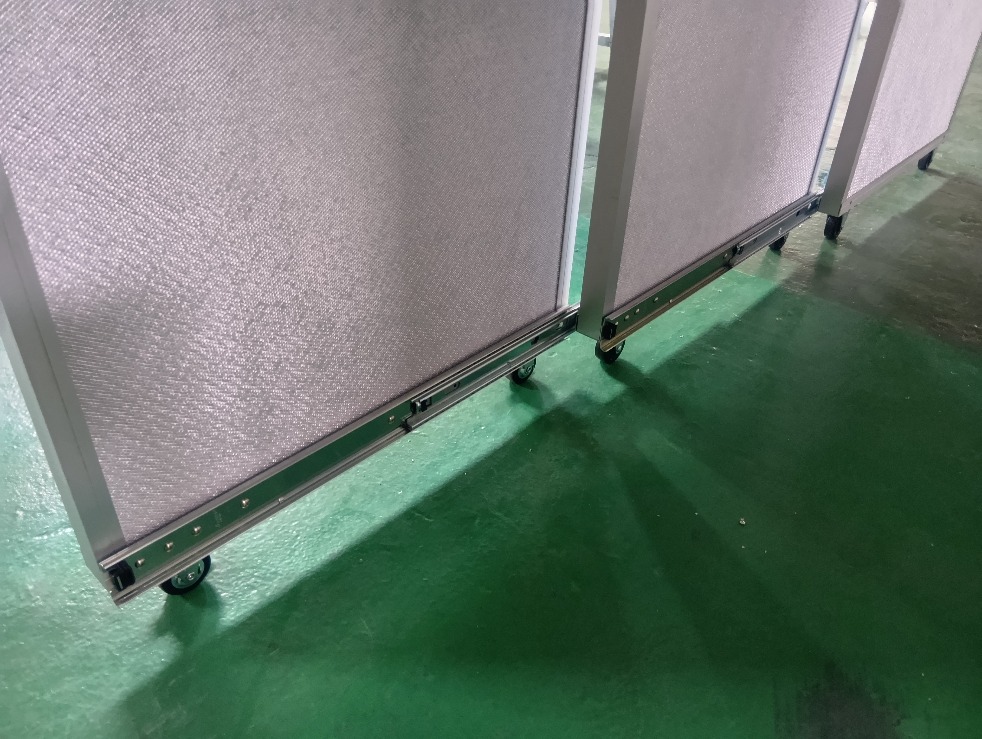

そこで、防音パネルの下部にキャスターを取り付け、必要に応じて横へ移動できる構造をご提案しました。
通常運転時は防音パネルとして騒音を遮音し、点検やメンテナンス時にはスムーズに移動できるため、作業効率を損なうことなくご使用いただけます。

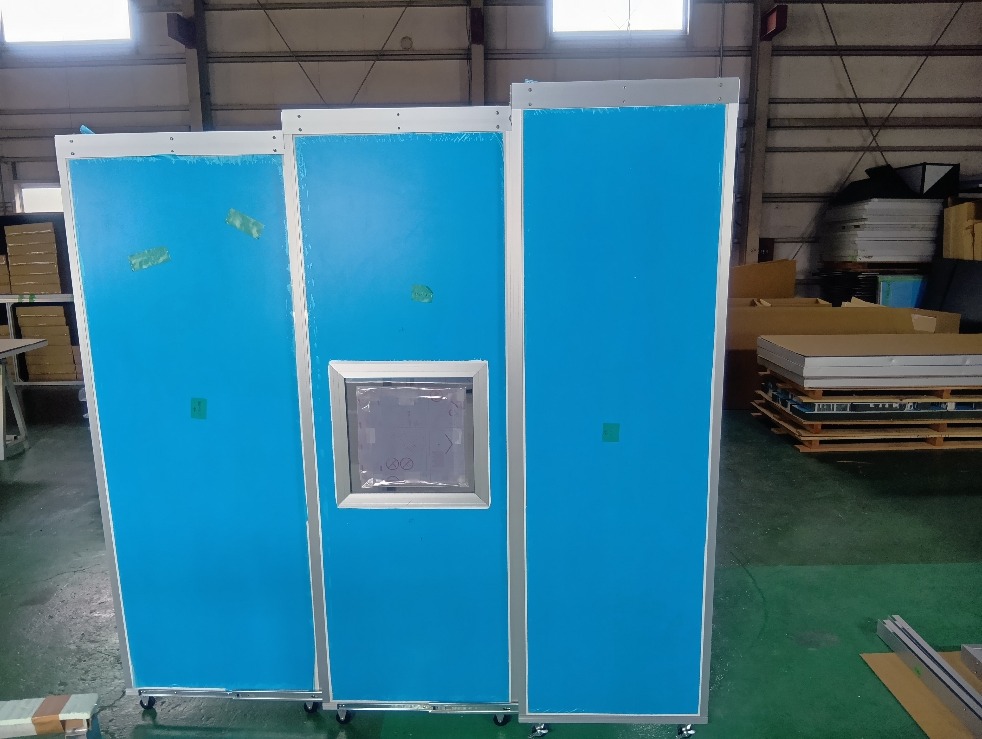

また、パネル3枚を連結した構造とすることで、移動式でありながら十分な剛性を確保し、使用中に傾いたり転倒したりする心配のない設計としました。
必要な箇所のみを囲うことで、生産性を維持しながら騒音を低減できる仕様となっています。
天面レールを追加しスムーズな移動と高い安定性を実現

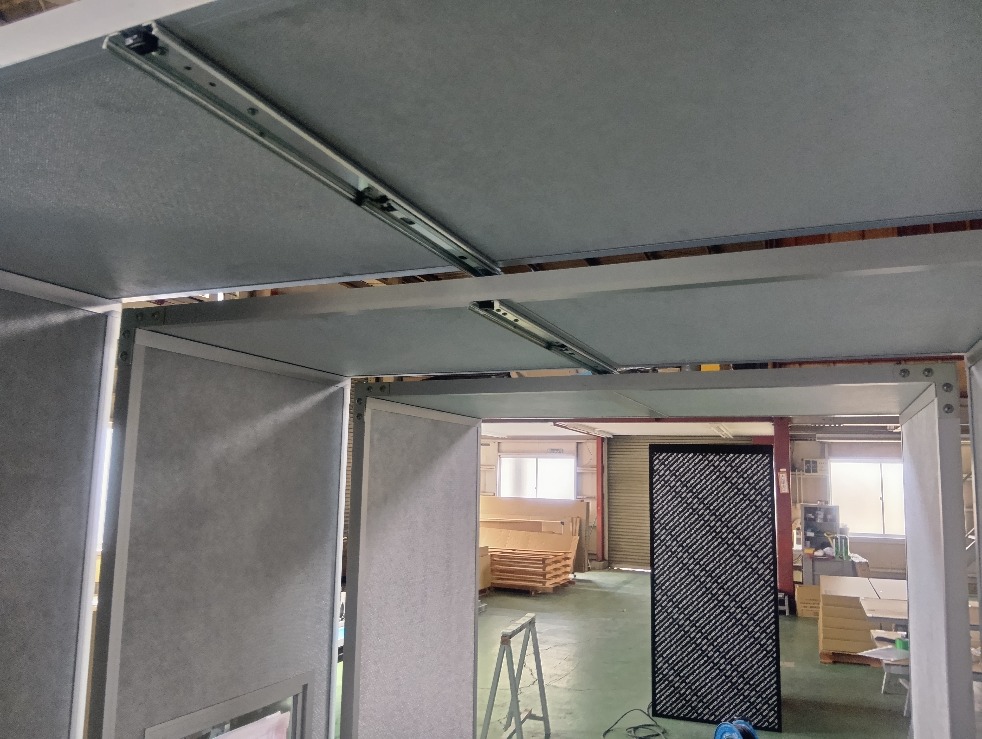

今回の設備では、防音パネルをより安定して移動できるよう、側面だけでなく天面にもレールを設置しました。上下でガイドする構造とすることで、
- 移動時のブレを抑制
- スムーズな開閉
- パネルの安定性向上
を実現しています。
大型の防音パネルは重量があるため、レール構造を工夫することで、現場の方でも少ない力で開閉できる仕様となりました。日常的に使用する設備だからこそ、防音性能だけでなく、使いやすさにも配慮した設計を心掛けています。
施工中に分かった現場確認の重要性
施工は2名で約2時間と短時間で完了し、大きなトラブルもなく設置を終えることができました。
一方で、今回の施工では一つ学びもありました。設置場所の床にわずかな不陸（床面の高低差）があり、設置位置によってはパネル同士の平行を完全に合わせることが難しい箇所がありました。
今回は3枚のパネルを連結していたため、安全性や使用上の問題はありませんでしたが、より精度の高い施工を行うためには、床面の状態まで含めた事前確認が重要であることを改めて実感しました。
今後は設置スペースだけでなく、床のレベルや不陸状況もより詳細に確認し、お客様へ最適な施工方法をご提案してまいります。
編組機や産業機械の騒音対策もお任せください
今回のように、生産ラインの都合で設備全体を囲えないケースでも、防音性能と作業性を両立した防音対策をご提案することが可能です。
株式会社静科では、編組機・加工機・工作機械・コンプレッサー・モーター・送風機など、さまざまな産業機械の騒音問題に対応しております。現地調査や騒音測定を行い、設備の使用方法やメンテナンス性まで考慮した防音壁や防音カバー、防音ボックスをご提案いたします。
工場の騒音問題や近隣対策、作業環境の改善をご検討の際は、お気軽に騒音相談WEBツールよりご相談ください。現場の状況に合わせた最適な防音対策をご提案いたします。
