余談はここまでにして。今回は「三菱製三相誘導モーターの稼働騒音に対する防音カバー対応事例」についてご紹介したいと思います。
モーター稼働音とご相談の背景
今回ご相談をいただいたのは、宮城県内の工場様です。送風機を駆動する三菱製の三相誘導モーターが2台稼働しており、周囲に設置された破砕機についても防音対策を検討されていたのですが、「まずはモーター単体の対策だけで、どの程度の騒音低減が見込めるのかを確かめたい」というご要望から、今回のご相談がスタートしました。
ご相談時にはまず、弊社独自の「ヒアリングシート」をお渡しし、寸法や周辺環境など、お客様ご自身で把握できる範囲の情報をご記入いただきました。その内容をもとにおおよその対策方針を検討し、概算のお見積りを提出。社内でのご承認をいただいた後、あらためて現場へお伺いし、機械周囲の詳細な採寸に加え、メンテナンス性に関するご要望や、安全性の必要条件などを丁寧にヒアリングいたしました。
現地調査で見えてきた騒音の特性とカバー選定
現地での騒音測定では、低音域から中音域にかけてが主な騒音源となっており、数値としては90dB前後という結果でした。また、モーター周囲にはすでに鋼材の架台が組まれていたこともあり、今回は、「一人静 タイプL」と比較して、薄型で設置性に優れた「一人静 タイプL薄型」を選定いたしました。
設置にあたっては、接続済みの配管や配線を取り外すことが難しかったため、切欠き加工で対応し、開口部から音が漏れないよう遮音シートを併用しています。モーター自体は発熱の大きい機械ではないものの、夏場は屋内でも室温が上がりやすいため、自然換気ができる開口を設けたうえで、そこから漏れる機械音を抑える防音フードを取り付ける仕様といたしました。
製作上の工夫と仕上がり
今回製作した防音カバーの仕様は以下のとおりです。
- 防音カバー仕様：一人静 タイプL薄型(枠材組み立て)
- サイズ：800mm x 700 x H650～500mm
- 台数：1台
- 副部材：開口塞ぎパネル/防音フード/クランク天面カバー
- 製作期間：2週間

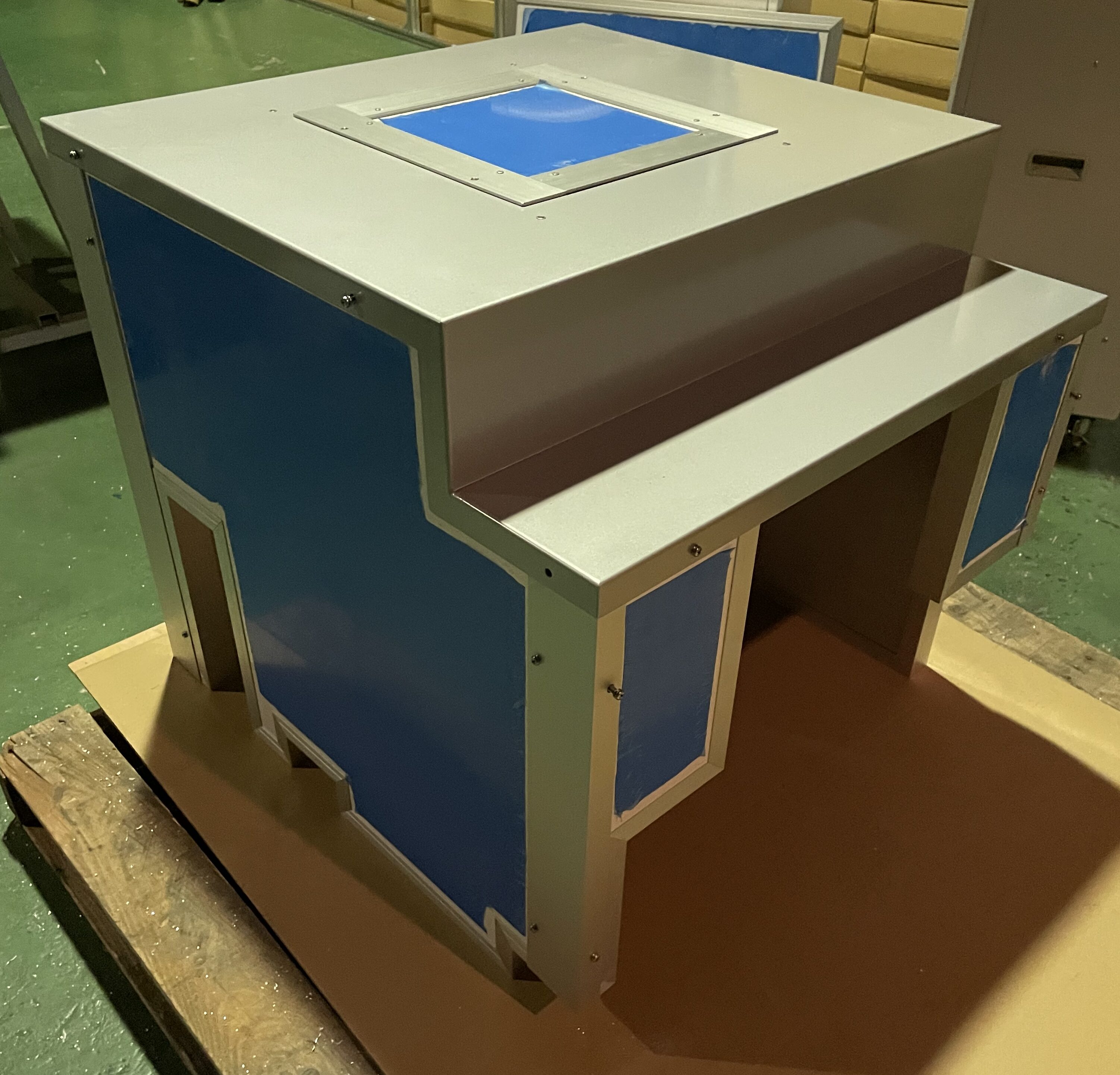

設計上のポイントは、現地調査の段階で配線・配管の位置をもれなく採寸しておくことです。設置直前になって寸法がぎりぎりになってしまうと現場での調整に時間がかかってしまうため、あらかじめ余裕を持った切欠き寸法を設計に落とし込み、既存の配管等に一切触れることなく設置できる仕様にまとめました。

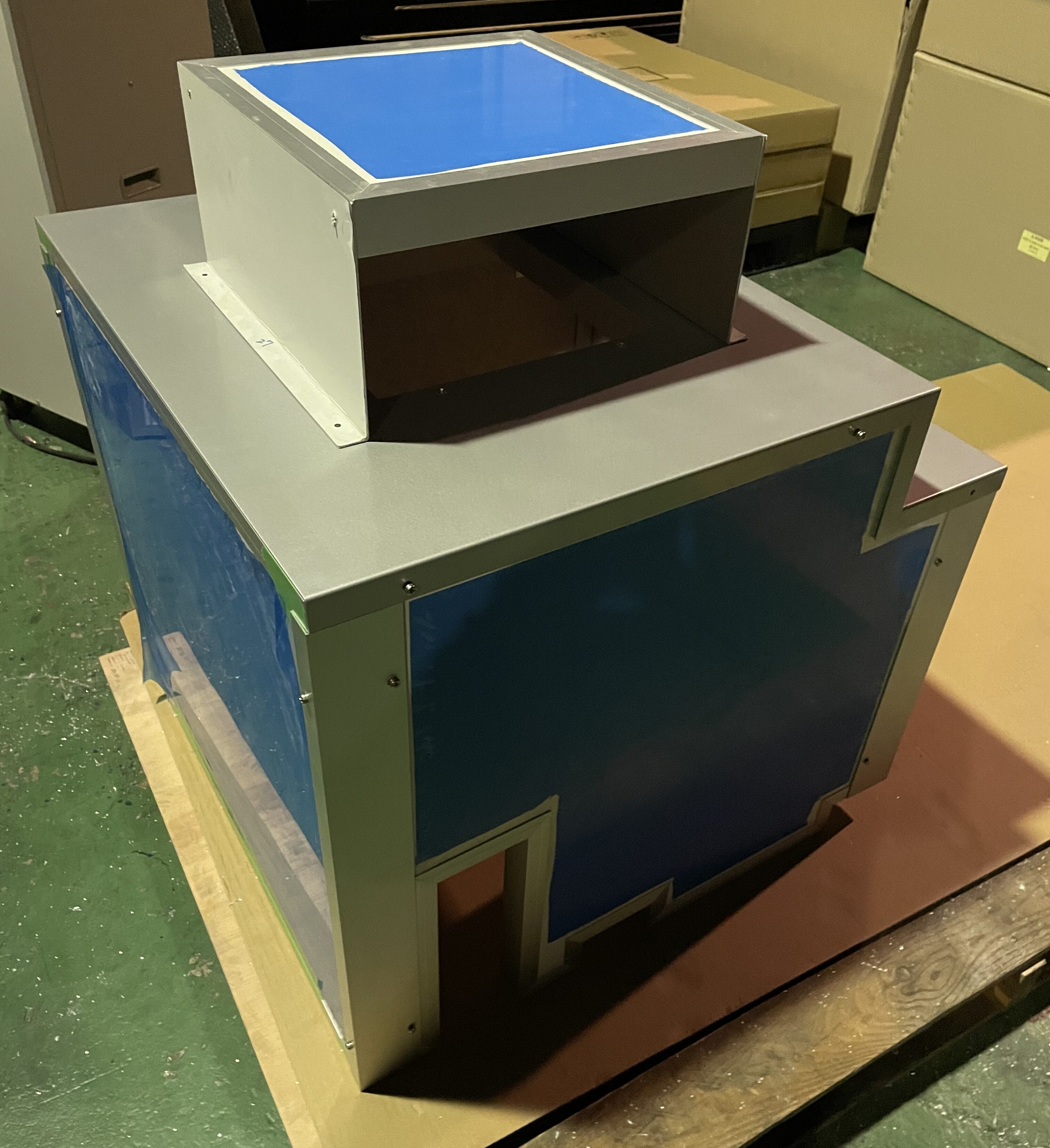

また、開口部の形状にぴったり合わせて遮音シートを準備したことで、機能面だけでなく見た目もすっきりとした仕上がりになっています。天面には自然換気用の開口を設け、そこに専用の防音フードを取り付けることで、通気を確保しながら音の漏れを抑える工夫を施しました。
設置後の反響と今後の展開
今回の案件はサイズがコンパクトで形状もシンプルだったため、弊社工場内で一度仮組みを行い、検品を経てから出荷し、設置はお客様側で行っていただく流れとなりました。実際に設置いただいた際には、
「想定していたよりも簡単に取り付けることができ、周囲の配管等と干渉することなくスムーズに対応できました」
という嬉しいお声をいただいております。
騒音測定については後日あらためて実施予定のため、数値でどの程度低減できたかは現時点では未確定です。ただし、お客様からは、
「体感としては明らかに音が下がっているのがわかる」
とのお話をいただいており、次回訪問時には測定結果とあわせて、今後の対策の進め方についてもご提案させていただく予定です。
