今回は、設置環境の特性を最大限に活かし、防音と作業性を高度に両立させた「ポンプ用3面防音カバー」の設計ポイントをご紹介します。

工場やプラントにおいて、エアコンプレッサーやポンプから発生する騒音は、現場の作業環境を悪化させるだけでなく、周辺環境への配慮という点でも大きな課題となります。騒音対策を考える際、多くの現場で求められるのが「高い防音性能」と「効率的なメンテナンス性の両立」です。

1. 設置環境の最適化：壁面を利用した完全密閉構造

本製品の最大の特徴は、設置場所に既存の壁面を有効活用する設計です。

壁面との融合: カバー自体は3面体ですが、残りの2面を工場の壁面と組み合わせることで、空間を完全に密閉します。これにより、防音効果を損なうことなく、限られたスペース内で効率的に騒音を遮断することが可能です。
省スペース設計: 既存の構造を活かすため、無駄なスペースを生まず、工場内のレイアウトに馴染むスマートな設置が可能です。

防音材には、高性能防音材として定評のある「一人静（ひとしずか）タイプL薄型」を採用しました。厚みわずか41mmでありながら、優れた吸音・遮音性能を発揮するため、ポンプの騒音を大幅に低減できます。

防音カバー仕様
・一人静　タイプL薄型(t41mm)使用3面体防音BOX
・外寸：1975mmｘ840㎜ｘ1643.5㎜
・内寸：1929.5㎜ｘ794.5㎜ｘ1598㎜
・切欠き部分を遮音シートで隙間埋め
・L字アングルでアンカー固定

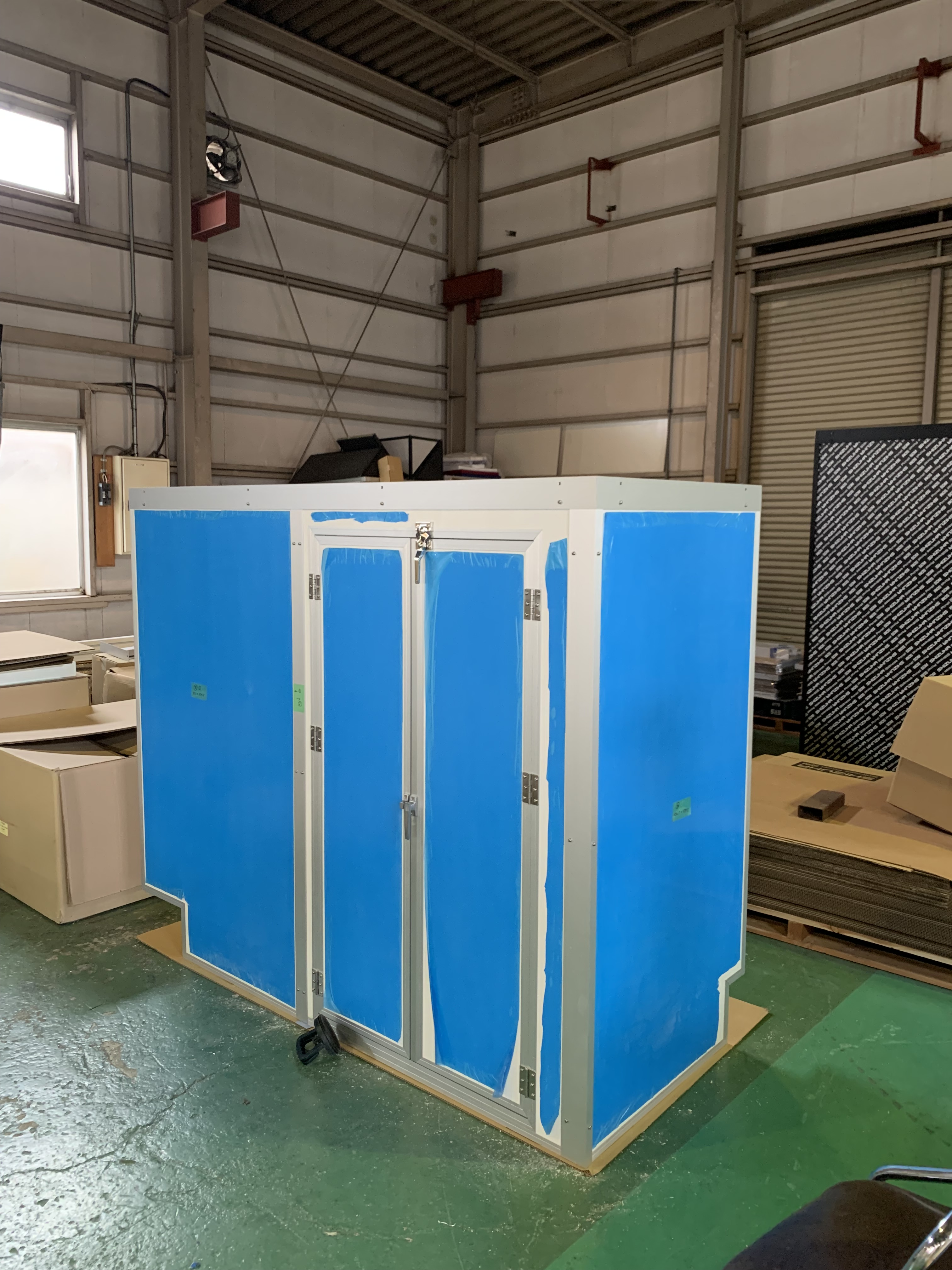

「密閉して音を止める」だけでなく、「必要な時にすぐ点検できる」ことも重要です。本製品の前面には専用のメンテナンス扉を設置しました。これにより、定期的な点検や保守作業の際にも、カバーを解体することなくスムーズにポンプへアクセス可能です。

ポンプ稼働時の微細な振動を抑えるため、強固なL字アングルを使用し、床面にアンカー固定を行う設計です。長期間の安定稼働を実現し、振動による異音の発生を徹底的に排除します。

配管やケーブルを通すための切欠き部分には、柔軟性に優れた遮音シートを施工しています。物理的な開口部を確保しつつ、そこから漏れる音を最小限に抑える対策を施しました。

今回のポンプ用防音カバーは、壁面を「防音壁」として活用することで密閉性を高めつつ、専用扉によってメンテナンス性を確保した、非常に実用的な設計となっています。
