モーター試験設備の防音対策〜限られた設置スペースに対応した防音カバーの製作事例
皆さん、こんにちは。製造部のヅアンです。
ワールドカップは世界中が注目する大きな大会です。アジアからは日本と韓国の2か国が出場しているので、私もアジア代表として両チームを応援したいと思います。熱い戦いが続きますが、素晴らしい試合と活躍を期待しています。
さて、本日は「モーター試験設備向け防音カバー」についてご紹介したいと思います。
製作の目的：モーターや周辺機器からの騒音による作業環境への配慮
今回ご紹介するのは、モーター試験設備向け防音カバーの設計・製作事例です。
モーター試験設備は、性能評価や各種試験を行う際に連続運転されることが多く、運転時にはモーター本体や周辺機器から騒音が発生します。設備によっては長時間の運転を行うため、作業者への負担軽減や周辺環境への配慮が求められます。
今回対象となったのは、モーターの性能評価や各種試験を行うための試験設備です。試験運転中にモーターの回転音や振動音、さらには周辺機器から発生する騒音発生する騒音による作業環境への影響が課題となっていました。作業環境の改善を図ることを目的として、お客様より騒音対策のご相談をいただき、防音カバーの設計・製作・設置を行いました。
防音対策では、単に設備を囲うだけでなく、設備の操作性や点検性を維持することも重要です。特に試験設備の場合、日常的な確認作業やメンテナンスが必要となるため、防音性能と作業性の両立が求められます。
今回の防音カバーでは、騒音低減効果を確保しながら、設備の操作や点検が容易に行える構造を目指して設計を進めました。
防音カバーの仕様・構造・外観について

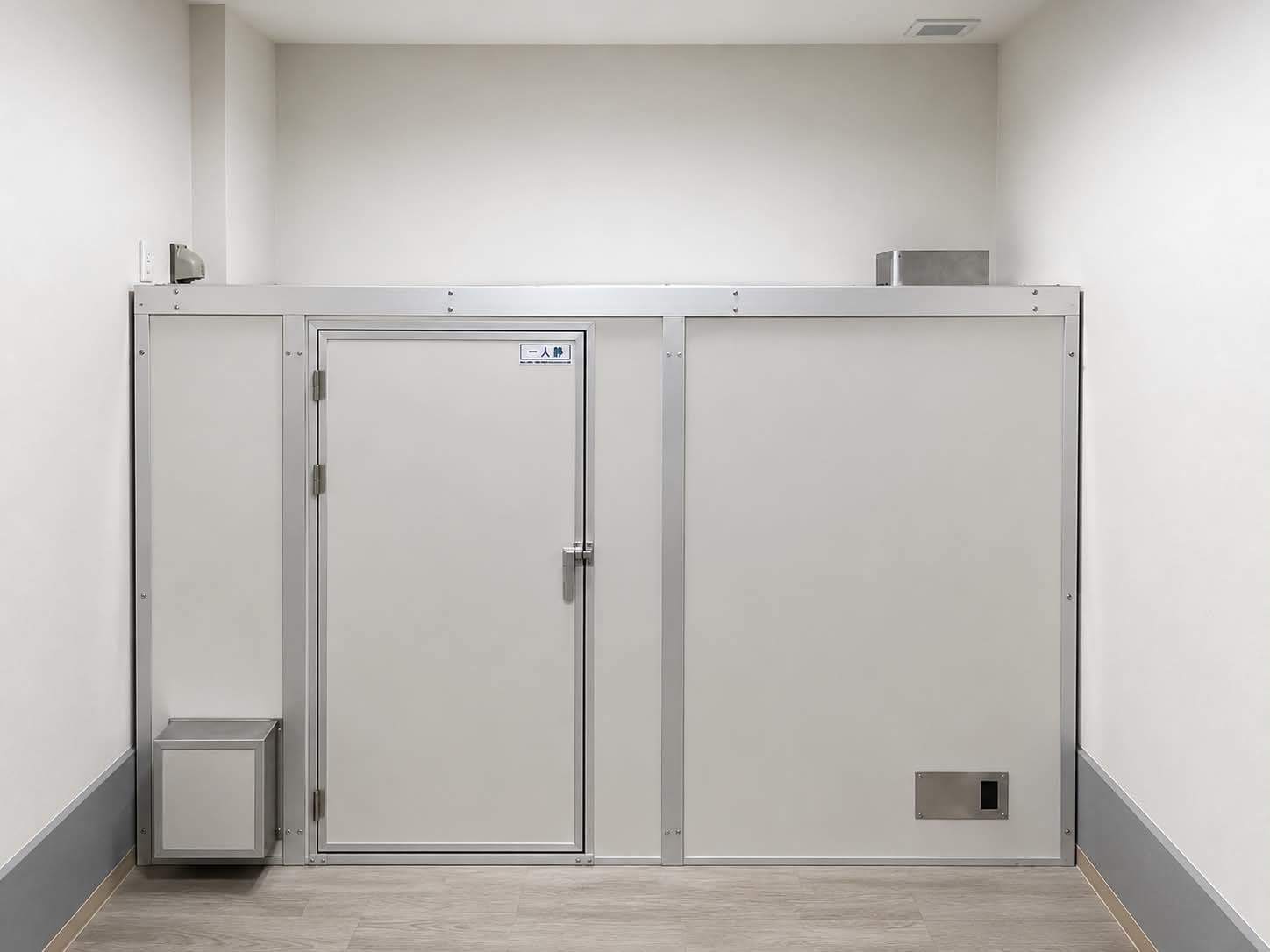

- 「一人静タイプL薄型」使用(t40mm)使用5面体防音カバー
- サイズ:Ｗ1097mmxＤ2372mmx1700mm
- 正面:扉1540mmx715mm、吸気用開口+カバー、取り外し可能な配線出し
- 天板:排気用開口+カバー
- 製作期間：3週間
設置場所は限られたスペースであったため、設備寸法や周辺環境を考慮しながら、必要最小限のサイズで設計を行いました。カバー本体には防音パネルを採用し、騒音低減に必要な性能と十分な強度を確保しています。また、設備の操作や点検作業を考慮し、前面には開閉式の扉を設置しました。これにより、設備内部へ容易にアクセスでき、日常点検やメンテナンス作業をスムーズに行うことが可能です。
さらに、設備運転時の温度上昇にも配慮し、給排気経路を設けています。防音性能だけでなく、設備の安定した運転環境を維持できるよう設計しました。外観についてもシンプルで機能的なデザインとし、設置環境に調和する仕上がりとなっています。
設計時の課題
今回の案件で最も苦労した点は、設置スペースが非常に限られていたことです。設置場所は壁に囲まれた環境であり、防音カバーを設置できるスペースに大きな制約がありました。一般的に、防音性能を向上させるためには内部空間を十分に確保することが望ましいですが、本案件では設置条件を優先しながら設計を行う必要がありました。
また、防音カバー設置後も設備の操作や点検を行う必要があるため、扉の位置や開閉スペースについても十分な検討を行いました。さらに、搬入および組立作業についても考慮が必要でした。限られたスペースの中で施工を行うため、パネルの分割方法や組立手順を事前に検討し、現地作業が円滑に進められる構造としました。
騒音対策、防音性能、操作性、メンテナンス性、施工性という複数の条件を満たす必要があり、設計段階での細かな検討が重要なポイントとなりました。
防音カバーの製作と設置について
設計完了後は、防音カバーの製作を進めました。製作工程では、図面に基づいて各部材を加工し、寸法精度を確保しながら組立を行いました。また、現地での施工性を考慮し、搬入や組立がスムーズに行える構造としています。設置作業は限られたスペースでの施工となりましたが、事前に十分な確認を行っていたため、大きな問題もなく予定通り作業を完了することができました。
設置後は設備との干渉もなく、扉の開閉や点検作業についても問題なく行えることを確認しています。限られたスペースの中でも、設備の運用に支障を与えることなく防音カバーを設置することができました。
今後の評価について
現在、防音カバーの設置は完了しており、今後騒音測定を実施する予定です。防音効果については、設備運転時の騒音レベルを測定し、防音カバー設置前後の数値を比較することで評価を行います。実際の運転条件における騒音低減効果を定量的に確認することで、防音カバーの性能をより正確に把握することが可能となります。測定結果については、今後改めてご紹介する予定です。
まとめ
今回は、モーター試験設備向け防音カバーの設計・製作事例をご紹介しました。
本案件では、モーター試験設備から発生する騒音対策を目的として、防音カバーの設計・製作・設置を行いました。特に設置スペースが限られた環境であったため、防音性能だけでなく、操作性やメンテナンス性、施工性も考慮した設計が求められました。
弊社では、標準仕様に限らず、お客様の現場環境やご希望に応じたカスタマイズ対応も行っております。防音・防振でお困りの際は、ぜひ、騒音相談WEBツールよりお気軽にご相談ください。
