さて、本日の記事では一人静タイプZを使った「ミキシングロール機の騒音」をご紹介いたします。
ミキシングロール機とは？ 発生する騒音の特徴について
PVCをはじめとした樹脂材料の混練工程で使用されるミキシングロール機は、加熱された2本のロールの間に材料を通し、圧縮・せん断を加えながら均一に混ぜ合わせる設備です。配合された原料を安定した状態に整えるため、樹脂加工の現場では広く使用されています。
一方で、このミキシングロール機は稼働時に独特の騒音を発しやすい設備でもあります。主な騒音源としては、ロールの回転音、モーターやギヤなど駆動部から生じる機械音、材料が巻き込まれる際の接触音、さらに架台や周辺部材の振動による共鳴音などが挙げられます。特に連続運転時には、低音から中高音までの機械音が持続しやすく、作業者にとっては会話のしづらさや疲労感の原因になることもあります。そのため、作業環境の改善や周囲への騒音配慮の観点からも、適切な防音対策が求められる設備の一つです。
耐水性耐油性に優れた防音パネル～一人静タイプZ
今回の対策に採用したのは、防音パネル「一人静タイプZ」です。一人静タイプZは、標準製品である一人静タイプAをもとに、発塵性の防止や耐水性・耐油性を目的に開発された防音パネルで、必要な範囲に合わせて構成しやすい点が特長です。
大掛かりな防音室を新設する場合に比べ、設置条件に応じた柔軟な対応がしやすく、既設設備にも取り入れやすいのが大きなメリットです。また、設備を完全に密閉せずに対策できるため、作業性・視認性・メンテナンス性とのバランスを取りやすい構造となっています。
一人静タイプZのパネルは特殊フィルムで巻いた仕様となっており、耐水性・耐油性を備えている点も特長です。使用環境によっては、水分だけでなく油分の付着や飛散を考慮する必要がありますが、今回の案件では特に耐油性に着目してパネルを選定しました。PVCを混練りする設備まわりでは、材料や運転条件によって周辺環境への付着物にも配慮が必要となるため、防音性能だけでなく、こうした表面仕様の適性も重要になります。静科では、対象設備の形状や運用方法に合わせて、寸法変更や窓・扉の追加、固定方法の変更などにも対応しており、実際の現場に合わせた防音対策を提案しています。
対策方法と加工オプション
今回の案件では、一人静タイプZを用いた防音壁（パーティション）として対策を行いました。中心部は窓付きの観音扉となっており、扉を閉めた状態でも内部の様子を確認できる仕様です。設備の稼働状況を外側から確認しやすく、安全確認や点検のしやすさにも配慮しています。

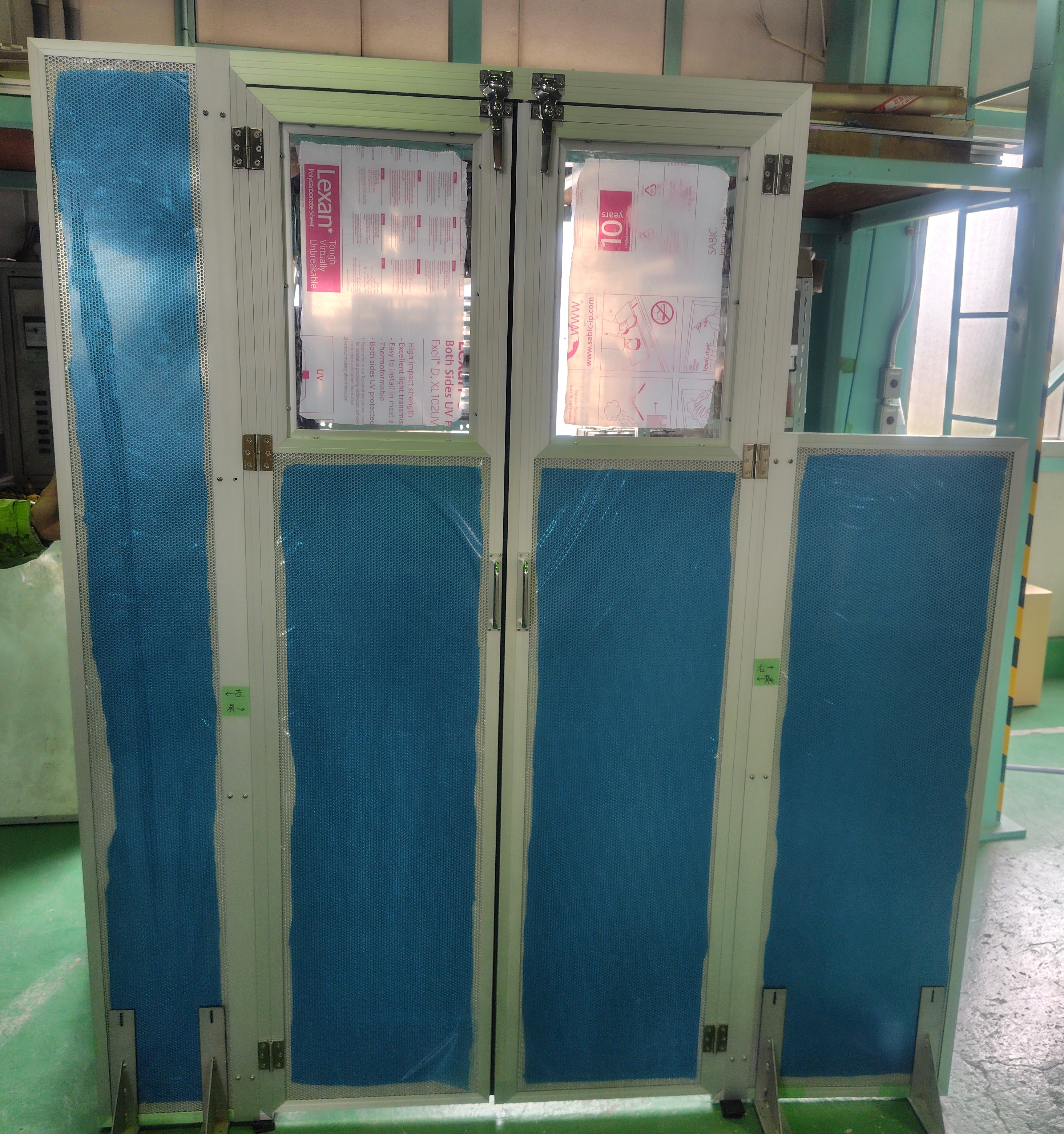

また、観音扉とすることで開口を大きく確保できるため、設備へのアクセス性も良く、作業時やメンテナンス時の使い勝手にも優れています。掲載している写真は社内で仮組を行った際の様子であり、実際の設置時には床面と天面をアングルで固定する予定です。これにより、現場での安定性を高めるとともに、防音壁としての性能をより確実なものにしていきます。
さらに今回のように、窓付き仕様や扉付き仕様、固定方法の変更など、現場条件に合わせた加工オプションを組み合わせることで、単なる防音だけではなく、実運用に合った設備対策が可能になります。
作業性を確保しながら騒音を低減
ミキシングロール機のように、連続的な機械音が発生する設備では、単純に囲うだけではなく、作業性・視認性・保守性を確保しながら防音することが重要です。今回のような一人静タイプZによる防音壁は、必要な機能を残しつつ騒音を抑える方法として、有効な対策の一つといえます。
防音効果としては、設置条件にもよりますが10dB程度の低減を想定しています。音の感じ方としても、はっきりと差を実感しやすいレベルであり、作業環境の改善が期待できます。設備騒音でお困りの現場では、対象機械の特性や作業内容に合わせて仕様を調整することで、より実用的で効果的な対策につなげることができます。
静科では今回のような設備に合わせた防音パーティションの製作をはじめ、防音カバー・防音ボックス・防音室など、現場条件に応じた各種騒音対策をご提案しています。設備騒音でお困りの方や、設置条件に合わせた防音対策をご検討中の方は、ぜひホームページと過去記事を併せてご覧ください。
