工場内機械装置の騒音対策～「一人静 タイプA」を使用した特殊仕様6面体防音ボックスの製作
みなさんこんにちは。製造部の横山です。
通勤時は歩いて出社しているのですが、最近、資格の勉強をしながら出社するようになりました。勉強を始めた頃はなかなか続かなかったのですが、通勤中にしっかり勉強すれば家に帰ってから勉強しなくて済むと気づいてからは、「これは効率がいいな」と思えるようになり、いつの間にか習慣として定着してきた気がします。
余談はここまでにして。今回は「特殊仕様防音パネルで製作した、機械装置用6面体防音ボックス」についてご紹介したいと思います。
機械装置の稼働騒音に対する防音ボックスの対応事例
今回ご相談をいただいたのは、工場内に新たな機械装置を導入するにあたり、稼働開始と同時に防音対策を整えておきたいというお客様からのお問い合わせでした。
機械名は社外秘のためお伝えできませんが、既存の類似機械にて事前に騒音測定を行ったところ、95〜100dBという非常に高い数値が記録されました。長時間にわたって作業者が晒される環境としては問題のある騒音レベルであり、導入と同時に対策を完了させたいというご意向から、弊社にお問い合わせをいただきました。
ご相談のタイミングで、お客様より機械装置の概略構想図をご提供いただけたため、その図面をもとに概算見積りを作成・提出いたしました。予算面でもご承認いただけたため、次のステップとして弊社の防音パネルを使用した詳細図面を作成し、Web会議にて図面をもとに、お客様のご要望や必要条件のヒアリングを改めて丁寧に行いました。
ご要望に対してのご提案
ヒアリングを通じて整理されたご要望は、主に3点です。まず、工場の規定上、使用部材はすべて難燃性であることが求められました。今回選定した「一人静 タイプA」は不燃認定を取得しているため、この条件を満たしています。
次に、機械装置から溶剤が飛散する可能性があるため、ボックス内側の部材は溶剤への耐性が必要とのご要望がありました。使用予定の材料をお客様にお送りして実際に接触試験を行っていただいた結果、パネル内面へのポリカーボネート貼り付けと、ゴム材は、NBRゴム採用で対応することになりました。
そして、配線や脚材を通すための開口部を複数箇所設ける必要があり、かつ一定の寸法精度が求められるというご要望もありましたので、こちらは板金材を使用することで、対応することとなりました。
特殊仕様パネルの設計と製作における工夫

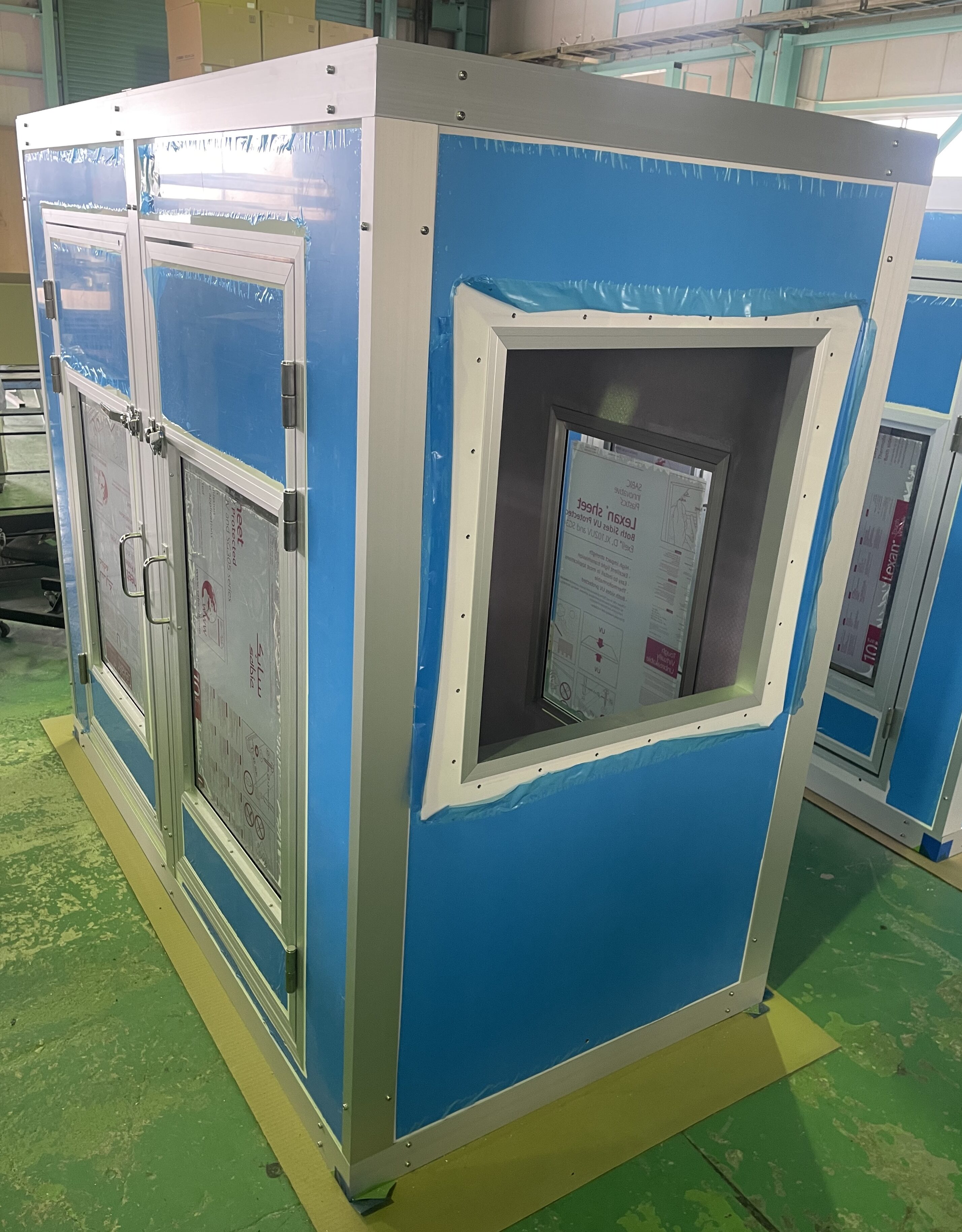

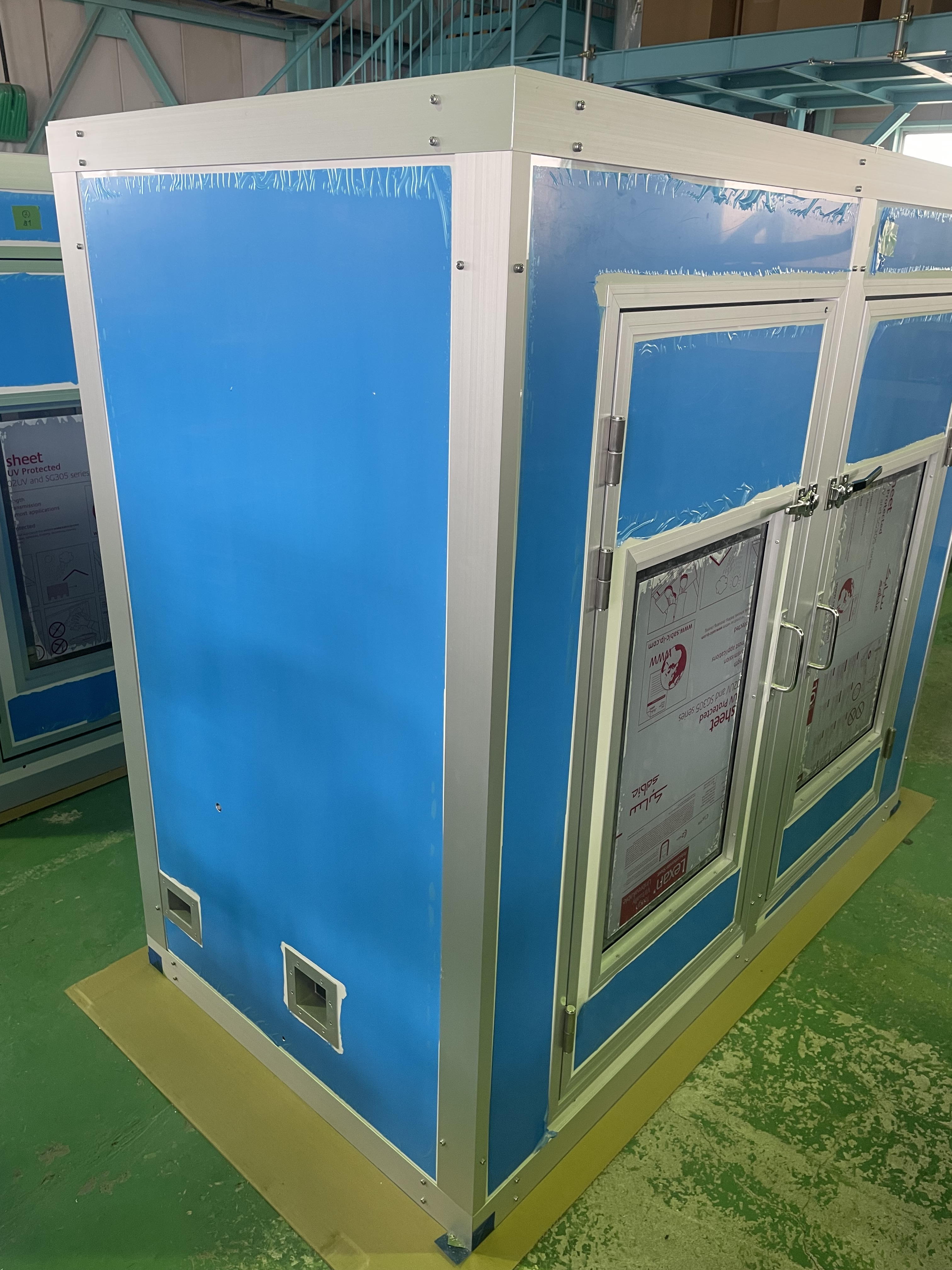

今回製作した防音ボックスの仕様は以下のとおりです。
- パネル仕様：一人静 タイプA＋ポリカーボネート貼り付け+NBRゴム使用の特殊仕様
- サイズ：1,700mm × 1,000mm × 1,600mm
- 台数：2台

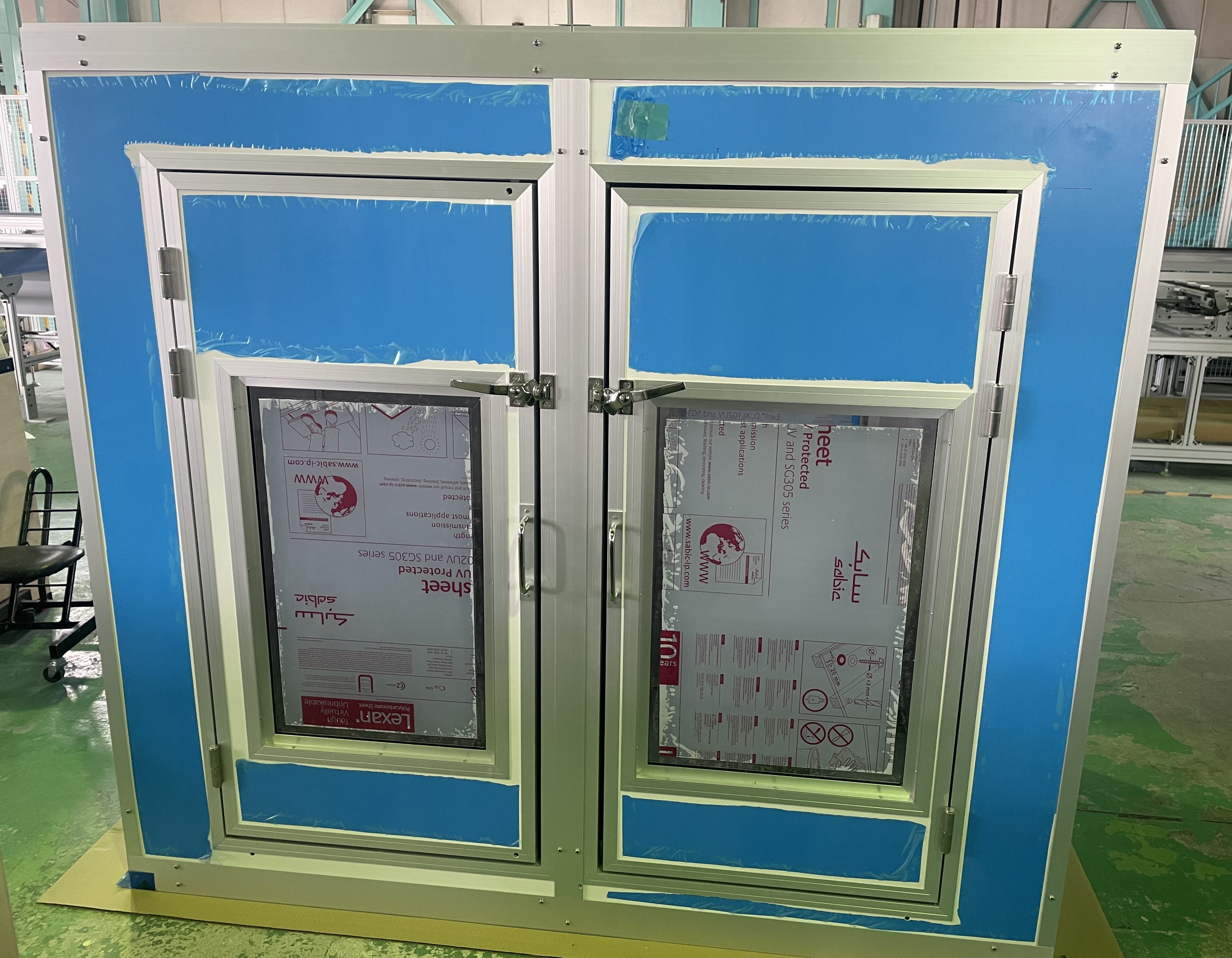

- 扉：片開き（取手＋固定ハンドル加工）

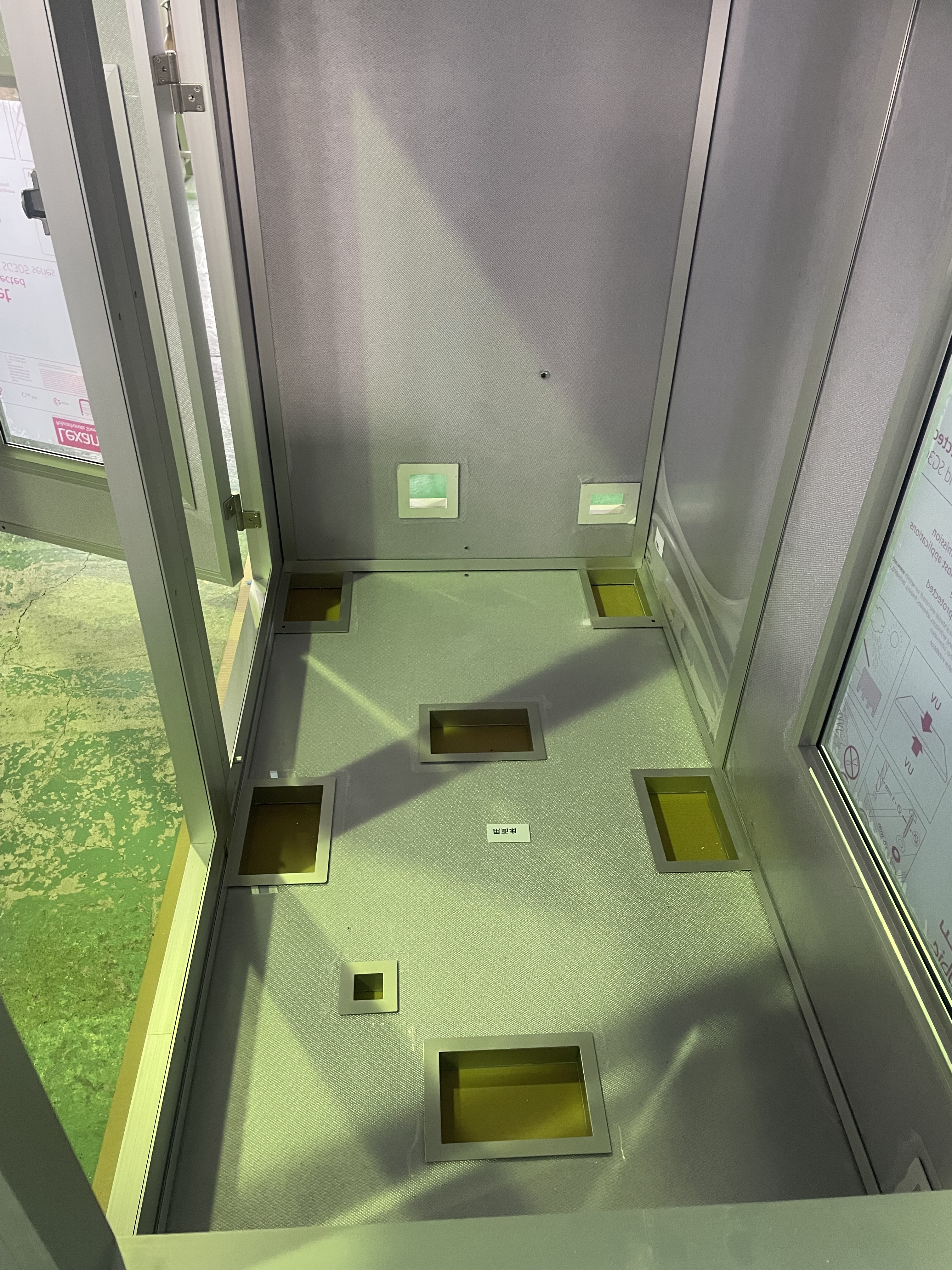

- 開口部：配線用5箇所・脚材用8箇所
- 製作期間：4週間
技術面での最大の課題は、溶剤への対応でした。「一人静 タイプA」の吸音面は多孔質の構造を持つため、溶剤が吸い込まれてしまうリスクがあります。そこで、吸音面にもう一層ポリカーボネートを追加することで、溶剤の浸透を防ぐ仕様としました。
製作の過程では、自社工場にて仮組みを行い、社内での品質確認として騒音測定を実施しました。騒音源が4,000Hz以上の高音域に集中していたため、低音域と比較して防音効果が出やすい条件ではありましたが、90dBから約70dBへと約20dBの低減効果を確認することができ、防音性能として問題がないことを社内で確認しています。
開口部の精度については、板金材による端面補強を採用することで、通常±2mmの製作公差を±1mmまで高めることができました。今回のように開口箇所が多い場合でも、均一な仕上がりを実現できるのは、この加工方法によるものです。
お客様のお声と、弊社の一貫対応について
本案件では、お客様にて設置・取り付けを行うこととなっており。発送後すぐに機械を稼働できる状況ではなかったため、現場での最終的な効果検証は後日となる予定ですが、仮組み時の検品でお客様が来社された際に、「要望をしっかり形にしていただけて、ありがたいです」というお言葉をいただくことができました。
今回は『特殊仕様防音パネルを使用した機械装置用6面体防音ボックスの製作』をご紹介いたしました。
弊社では、現地調査・騒音測定・設計・製作・施工まで、防音対策に関わる工程を一貫して対応しております。今回のように「溶剤環境への対応」「不燃要件への適合」「精密な開口加工」といった複合的なご要望にも柔軟にご対応できますので、防音対策でお困りのことがございましたら、「騒音相談WEBツール」よりお気軽にご相談ください。
