初めての現場調査と図面作成を終えて～現場で学んだ「線」の重み
こんにちは、製造部のズオンです。
少しずつ寒さが和らぎ、季節の変わり目を感じる季節となりました。分厚いコートを脱ぐように、仕事においてもこれまでの停滞感を捨て、思考をリフレッシュしてエネルギーを再充填する絶好のタイミングです。仕事を歩み始めてから、ついに一つの大きな節目を迎えました。それは、自分自身の手で「現場調査（現調）」を行い、そのデータを元に「設計図面」を完成させるという一連の業務です。
机の上での学習や研修とは全く異なる、緊張感と達成感に満ちた今回の経験を、忘れないうちにブログに綴っておこうと思います。
1. 現場の空気感：現実は甘くなかった
初めて足を踏み入れた「現場」は、図面の中にある真っ白な世界とは正反対でした。騒音、限られたスペース、そして複雑に絡み合う既存の配管や配線など。
今回のミッションは、新しい設備を導入するための正確な寸法測定と、周辺状況の把握です。事前に資料を読み込み、シミュレーションをして臨んだつもりでしたが、いざスケール（巻尺）を手にすると、どこを基準点にするべきか一瞬迷ってしまいました。
「数ミリの誤差が、後の大きなトラブルに繋がる」上司のその言葉が頭をよぎり、背筋が伸びる思いでした。図面ではただの「直線」に見えていた場所が、実際には微妙に傾いていたり、障害物があったりと、現場にしかない情報がいかに重要かを痛感しました。
2. 測るということ、聴くということ
現地調査は、ただ寸法を測るだけではありませんでした。実際に現場で作業をしている方々から「ここは作業スペースがもっと欲しい」「この高さだとメンテナンスがしにくい」といった生の声を聞くことができました。
これこそが、現調の真の価値だと気づきました。カタログスペックや古い図面だけでは決して見えてこない、「使う人の視点」を肌で感じることができたのです。メモ帳はすぐに書き込みでいっぱいになりました。
3. 図面作成：一本の線に責任を込めて

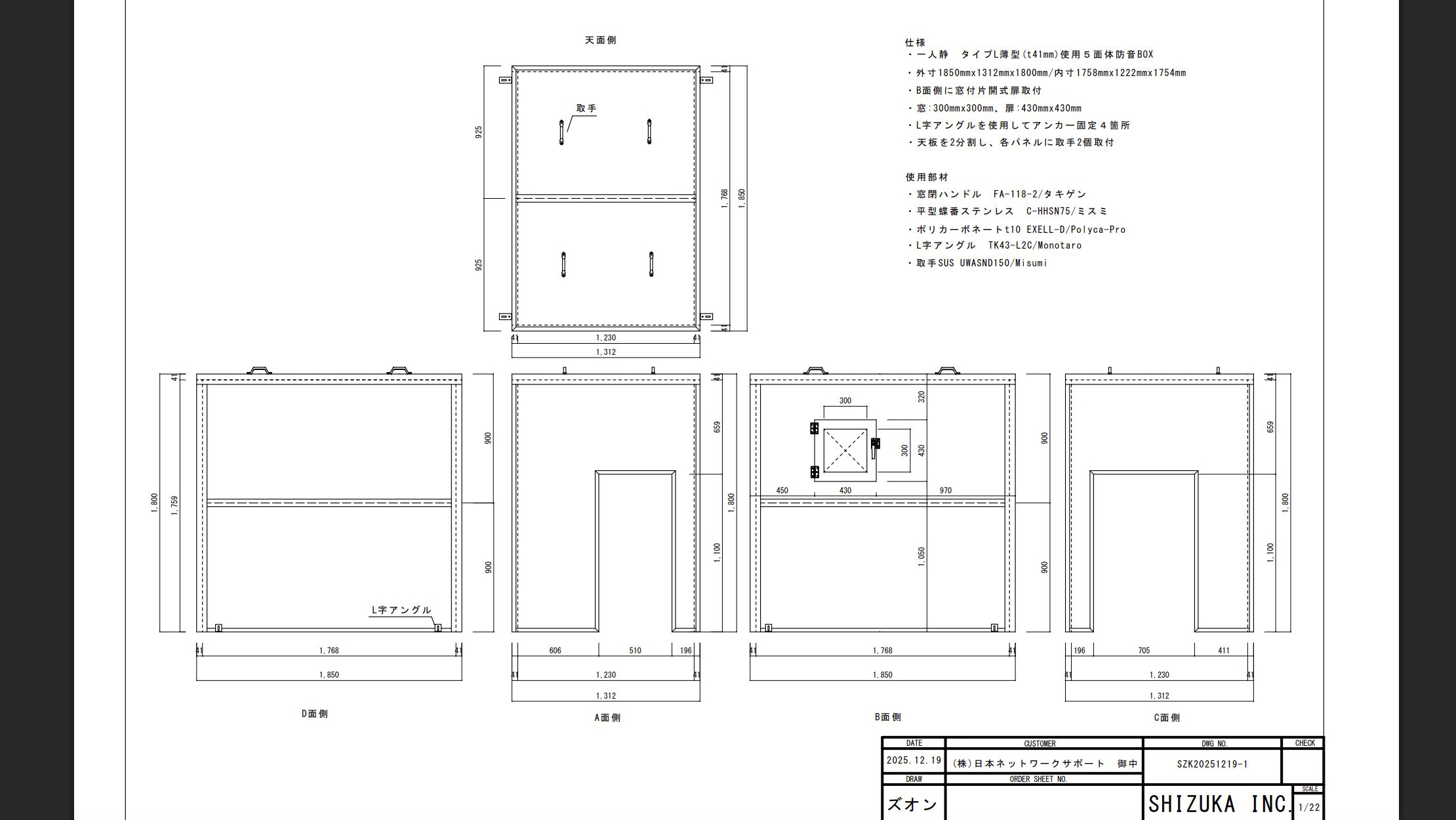

事務所に戻り、現調で得たデータをCADに落とし込む作業が始まりました。これが想像以上に苦戦しました。
自分が現場で測ってきたはずなのに、「あれ、ここの厚みはどうなっていたっけ？」「この隙間はどれくらいあったか？」と、データが足りない部分が出てくるのです。写真を見返し、現場の光景を必死に思い出しながらマウスを動かしました。
図面を引く作業は、単に絵を描くことではありません。そこに引く一本一本の線には、製作コスト、施工のしやすさ、そして何より「安全性」という重みがあります。自分が引いた線が、実際に形になり、何年も現場で動き続ける。その責任の重さを、画面上の線を見つめながら改めて実感しました。
4. 遂に完成、そして気づいたこと
何度も修正を重ね、上司からの厳しいチェックをクリアして、ついに一枚の図面が完成した時。これまでにない深い達成感が込み上げてきました。
今回の一連のプロセスを通じて学んだ最大の教訓は、「現場と図面の往復が、技術者を育てる」ということです。 現場を知らずに良い図面は描けず、図面を理解せずに現場の真の課題は見抜けない。この両輪が揃って初めて、プロとしての仕事ができるのだと確信しました。
5. これからの決意
もちろん、今回の図面が完璧だとは思いません。効率的な書き方や、より分かりやすい表現など、課題は山積みです。しかし、初めて自分の足で現場を歩き、自分の目で確かめ、自分の手で描き切ったこの図面は、私のエンジニア人生における「原点」となるはずです。
「正確さは信頼に直結する」。 この初心を忘れず、次回はさらに精度の高い、そして現場の人に喜ばれる図面を描けるよう、日々精進していきたいと思います。
最後に、現地で熱心に指導してくださった先輩方、そして未熟な私に協力してくださった現場の皆さんに、この場を借りて心から感謝申し上げます。
