株式会社静科

ZERO HAC

ユニット式半無響室ZERO

    Product Summary製品概要

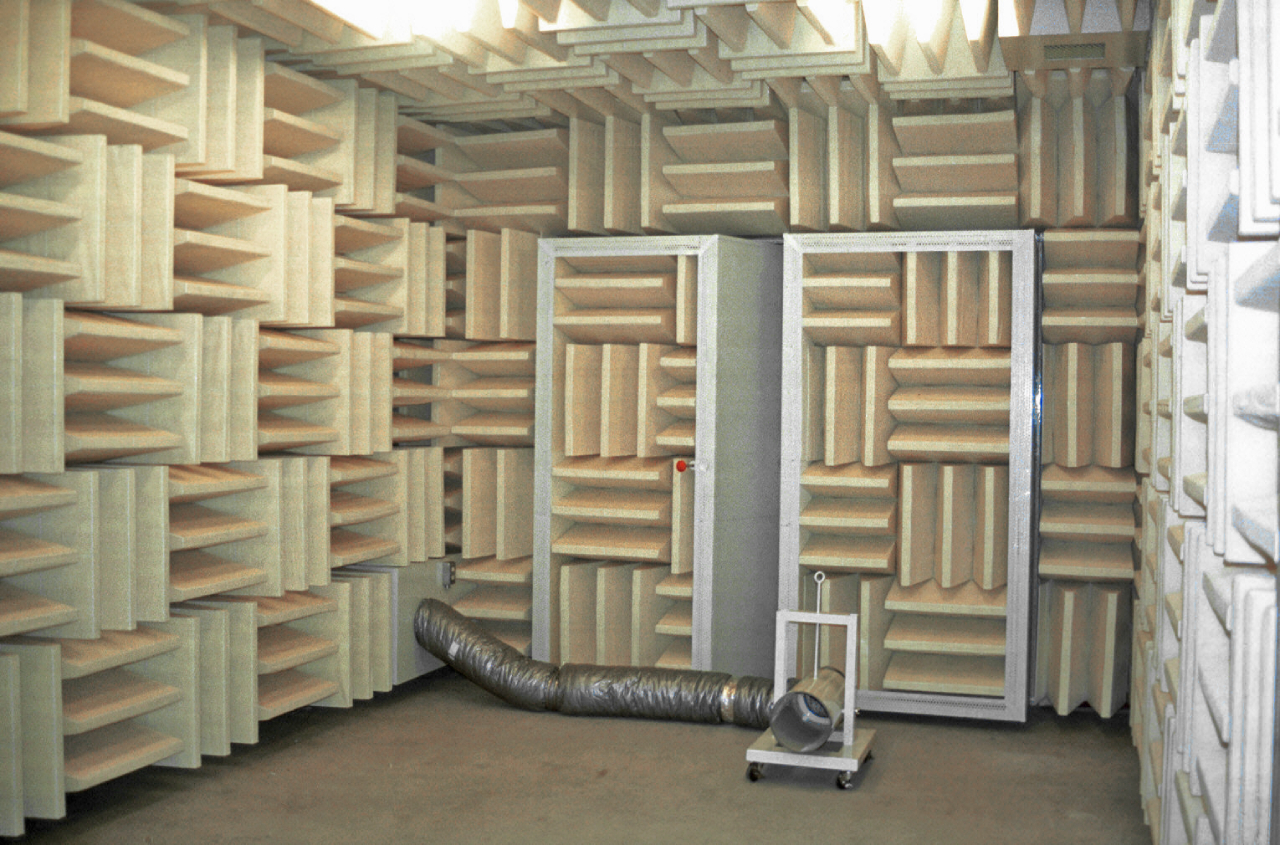

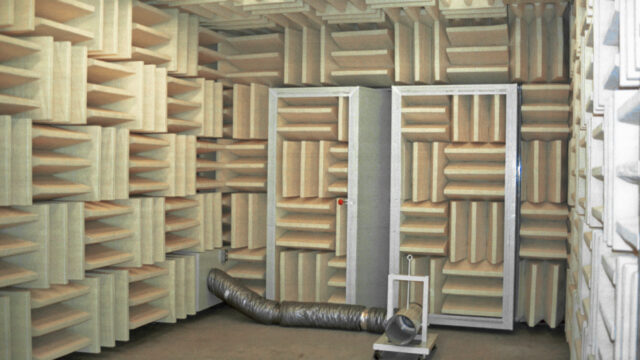

    壁天井5面に吸音クサビを施工した音響計測チェンバー

    ユニット式半無響室ZERO

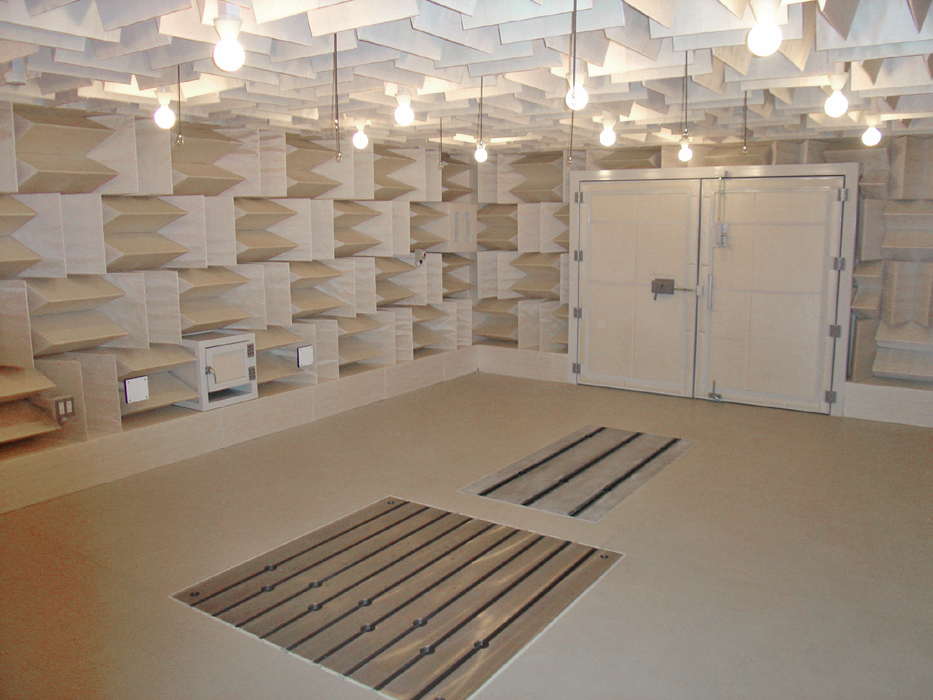

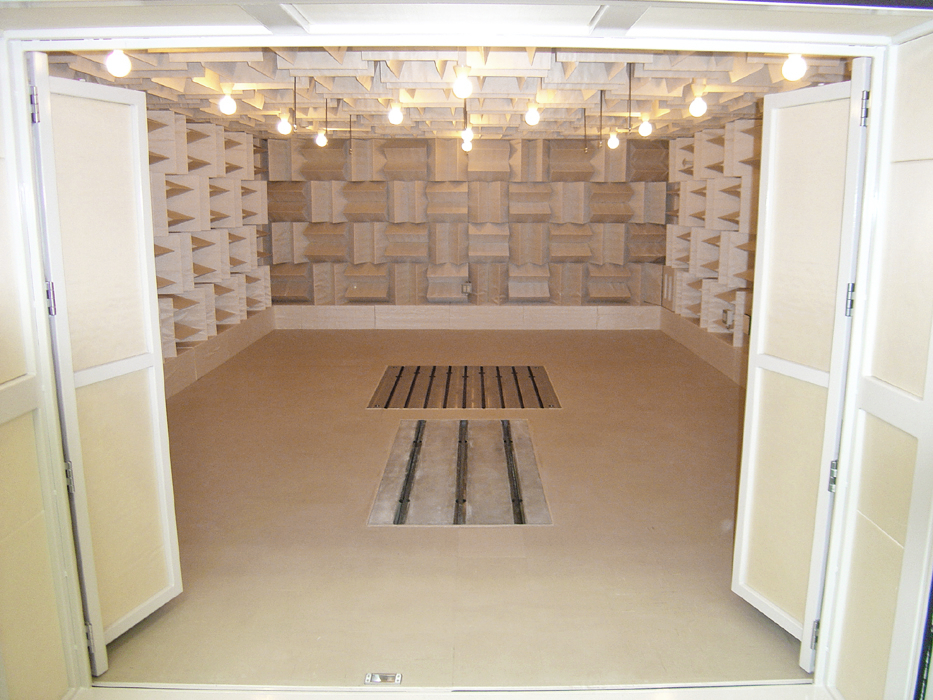

    壁天井の5面に吸音クサビを施工し、独自の遮音・吸音技術により実現したユニット式無響室です。 自動車、パワートレイン、各種駆動部品の音響、Sound power levelを測定します。 無響室関連最新のISO規格にも対応。音響測定・解析システムのご提案も可能です。

    Applications & Futures用途・特徴

    工場
    工場
    研究施設
    研究施設

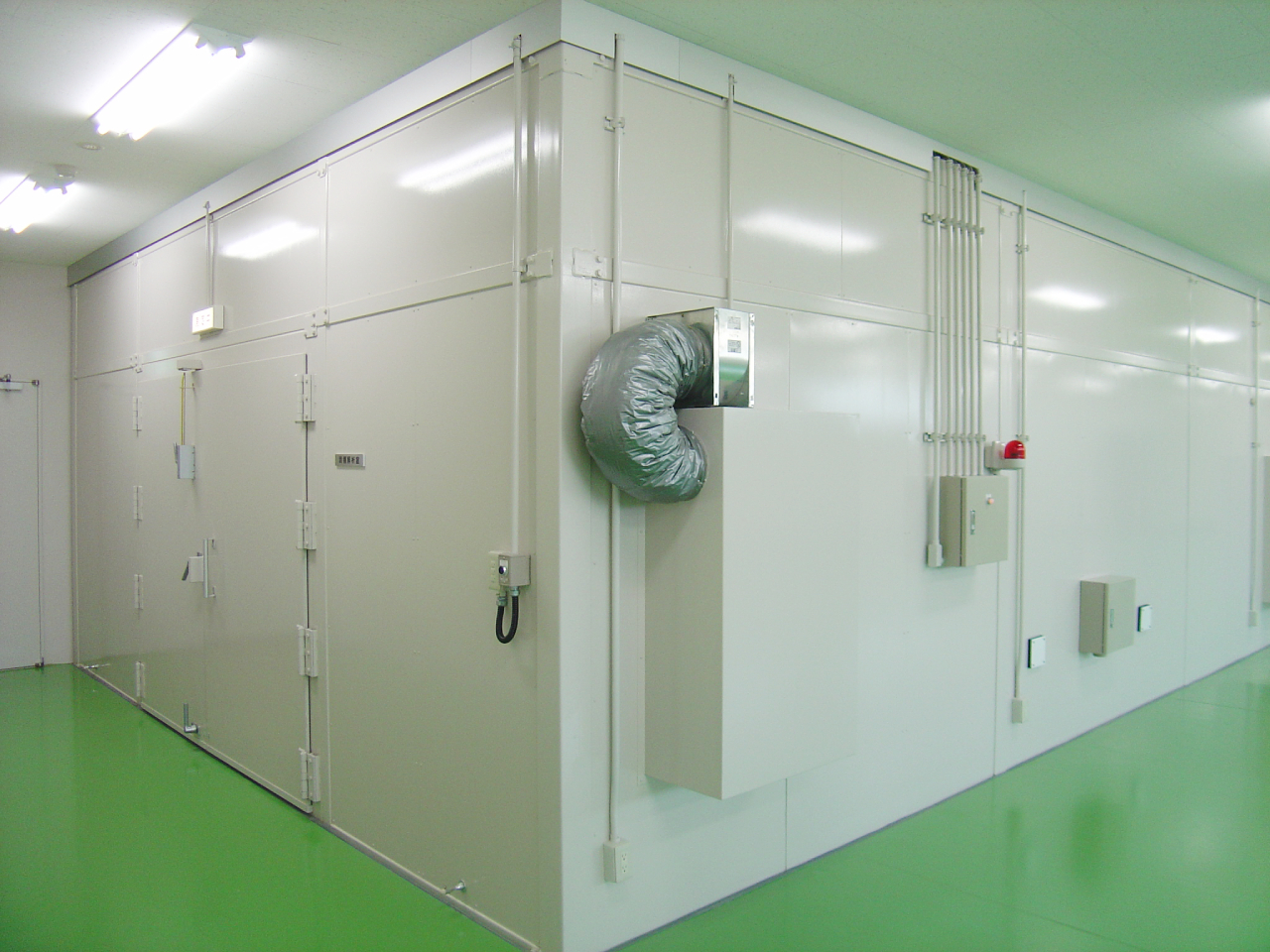

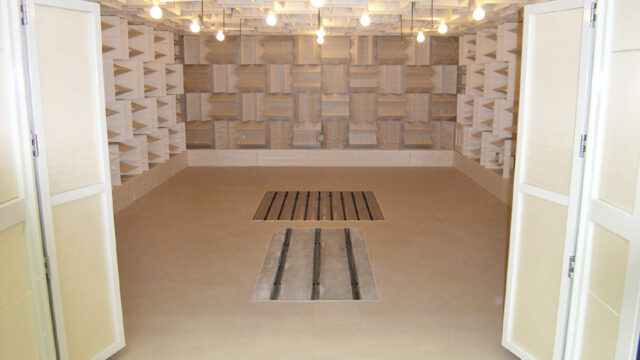

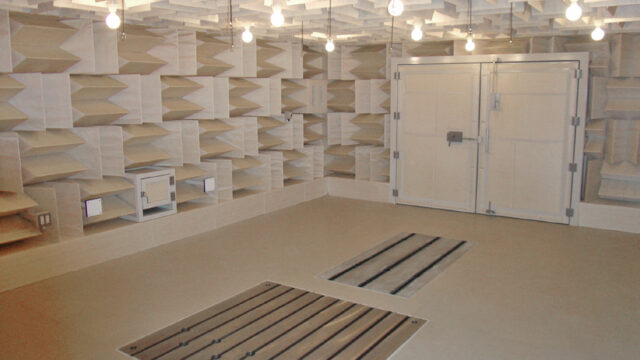

    ユニット無響室『ZEROシリーズ』

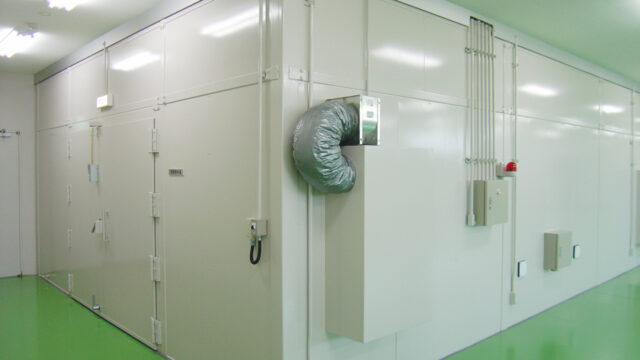

    遮音層ZERO Panel(ゼロパネル)吸音層ZERO Wedge(ゼロウェッジ)を主体とした構成です。 工場で生産されたこれらのパーツを現場で組み立てるだけですので、高い寸法精度により確実なエアタイト性を確保します。 さらに、解体移設が可能でありレイアウト変更時のコストを抑えることが出来ます。

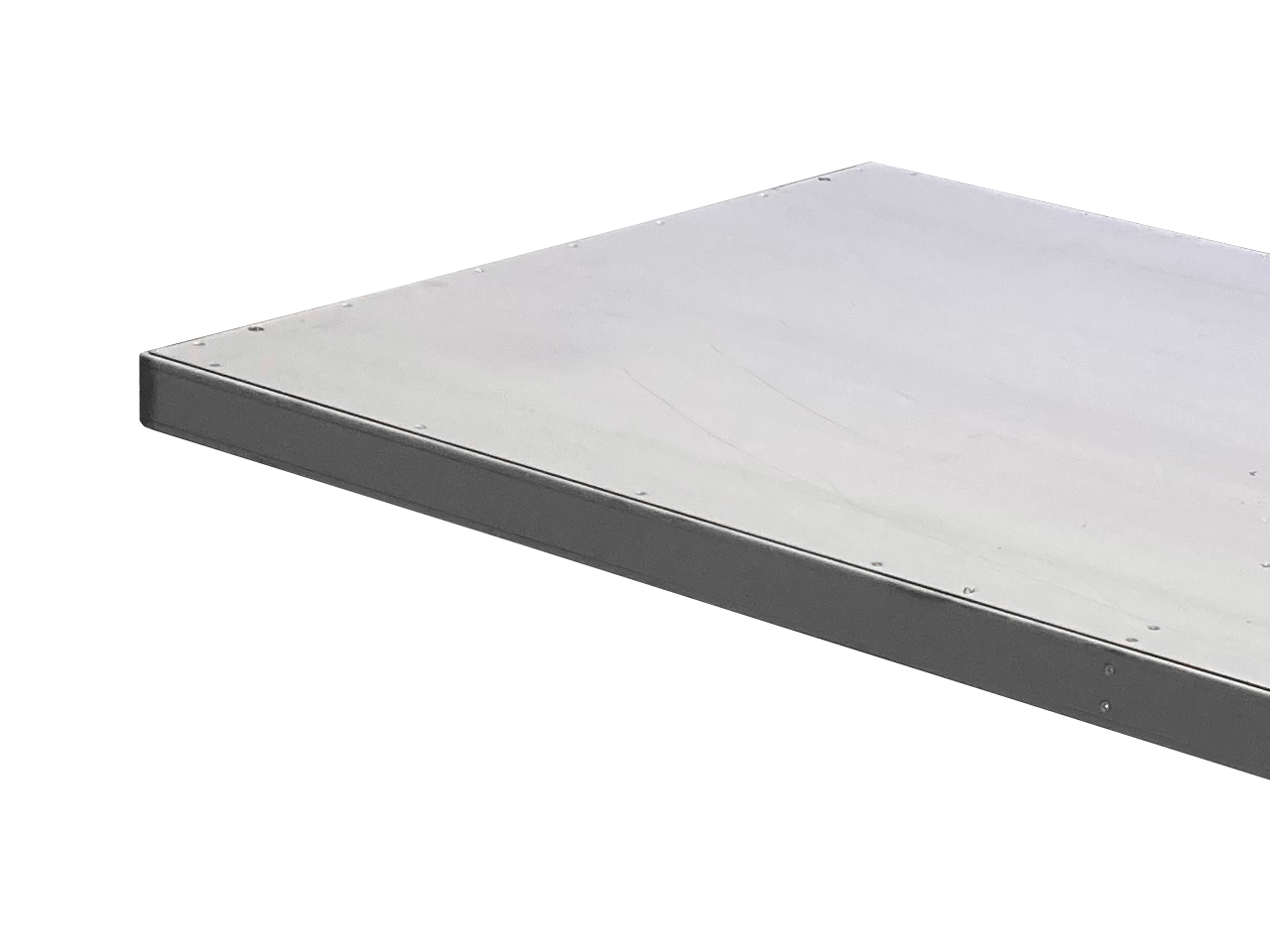

    ZERO Panel(ゼロパネル)

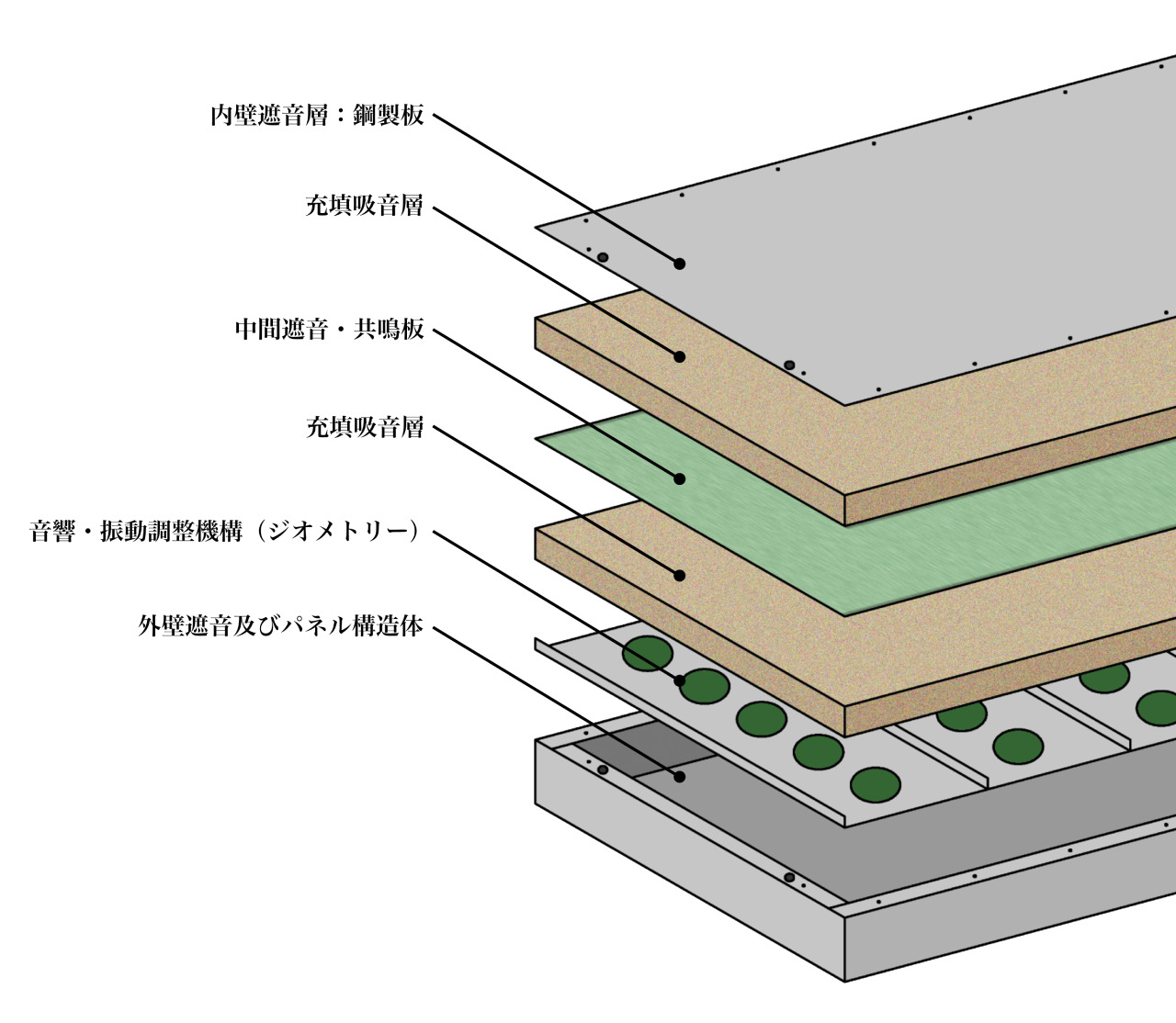

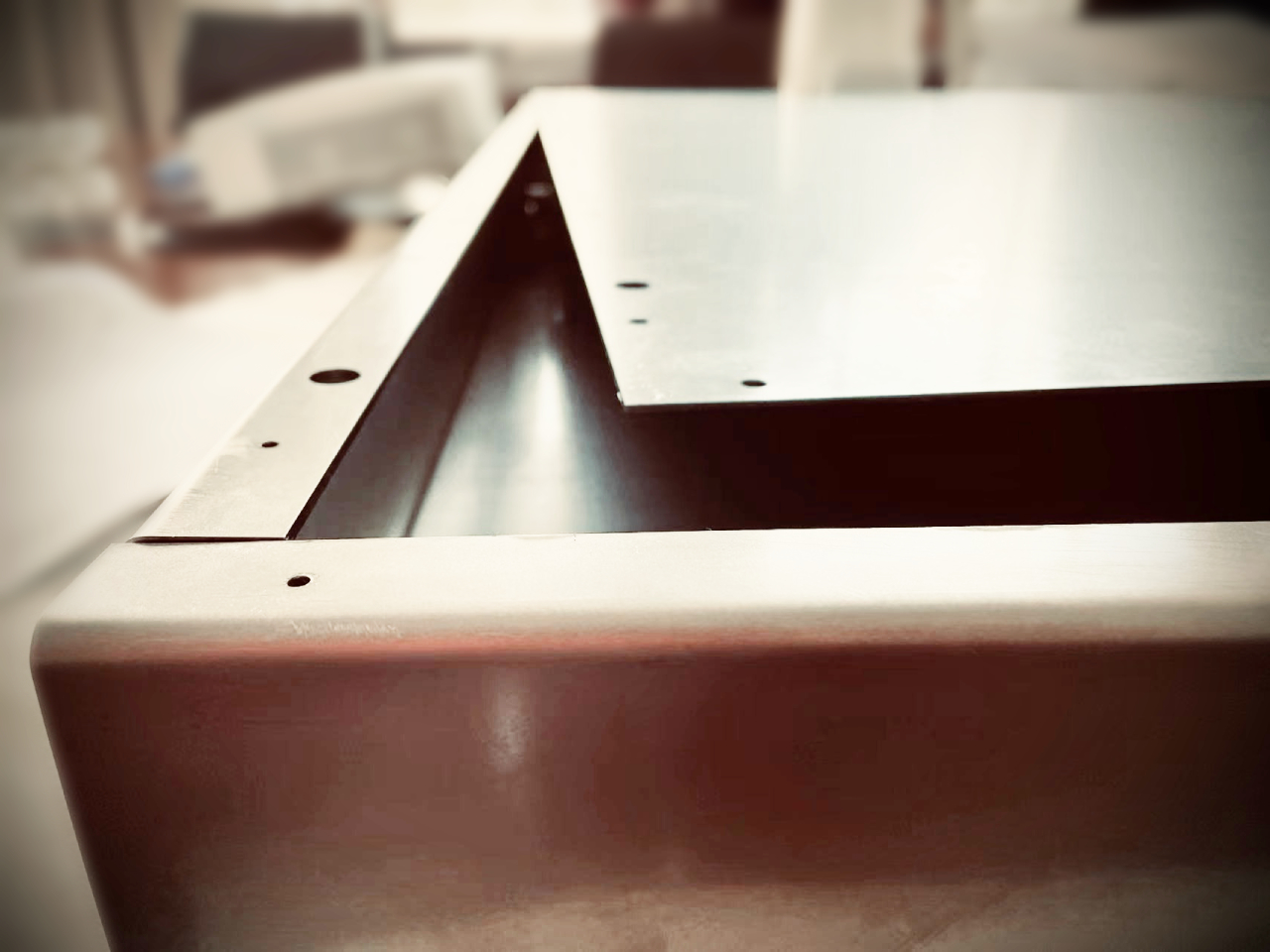

    ZERO Panelは、鋼材、充填吸音層+支持材である独自のジオメトリー形状によりPlate impedanceを調整する機構を取り入れています。 これにより、薄型かつ高い透過損失を得ることが出来ます。 パネルはフレームにボルトで接続するモノコック構造であり、無響室トータルでの剛性をコントロールすることから、 パネル単体ではなく部屋・筐体としての遮音をします。

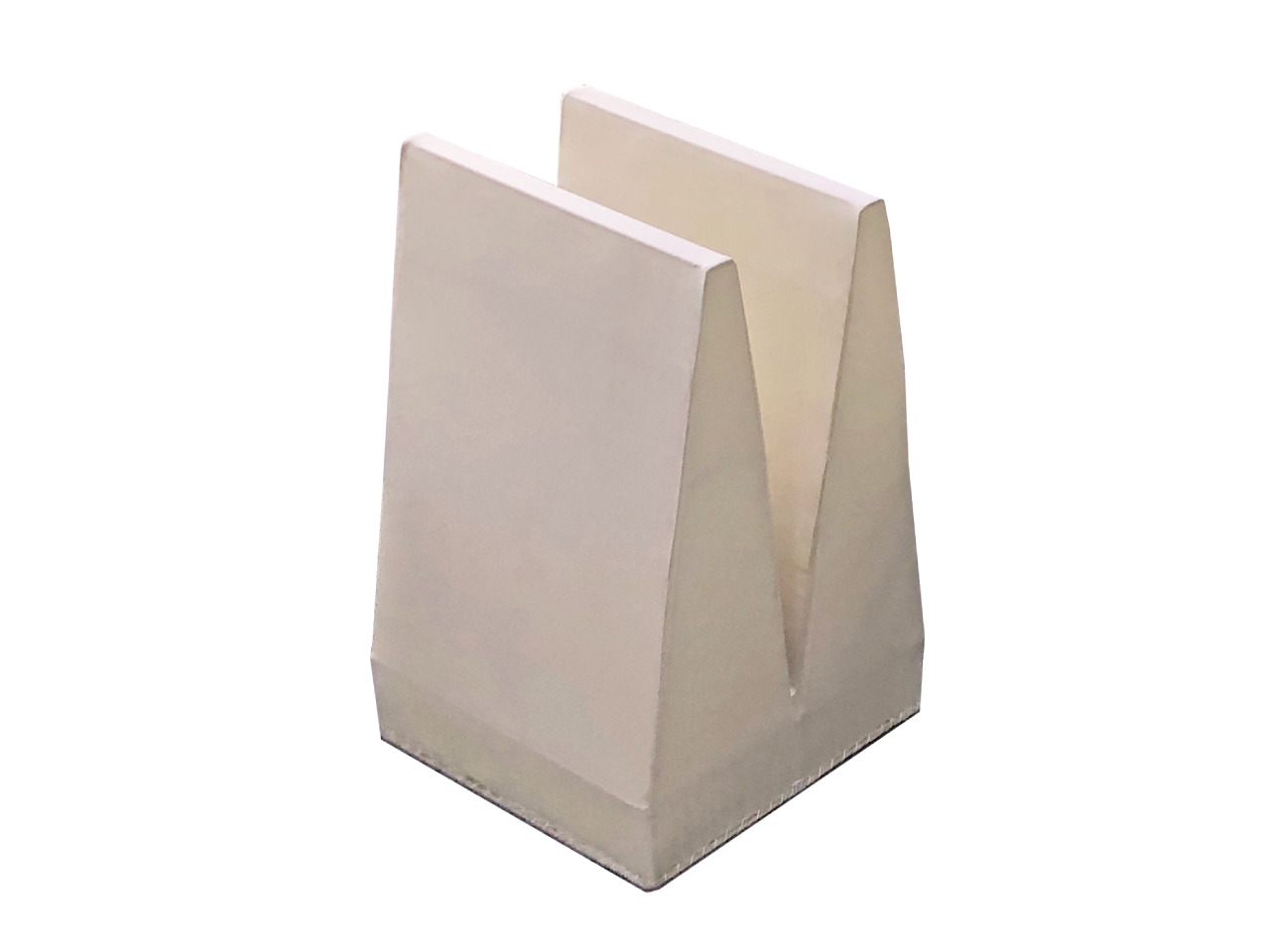

    ZERO Wedge(ゼロウェッジ)

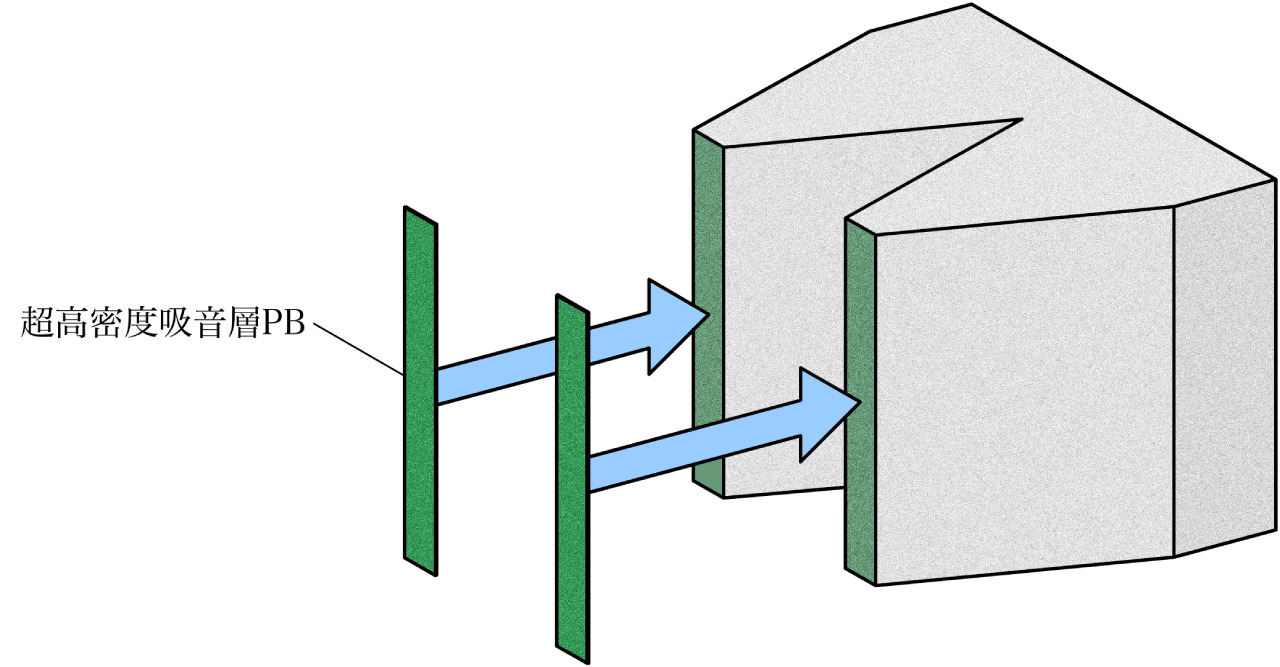

    ZERO Wedgeは、無響室に使用される吸音クサビです。 一般的な吸音クサビと比較し高密度の不燃吸音材料を使用しています。 ノンフレームですが、クサビ先端部に薄型の超高密度吸音層PBを下地補強材として設けており、 クサビ自体の剛性を確保しています。自重によるウェイダウンが起こらず、衝撃性にも優れています。

    モデル・価格

    規格品はType250と500の2種類ですが、ユーザーニーズに合わせて設計します。 床面は設置場所既存床面を利用した床無しタイプですが、床パネル+音響反射板の設計、 重量物などの搬入のためのジグやスロープの設計も可能です。お問い合わせ下さい。※基本仕様、組立工事費含む、輸送費搬入費別途。

    ModelInward/mmOutward/mmWedgePrice/JPY
    ZERO-HAC-250-1W2500×L3000×H2500W3200×L3700×H2850250mm7,315,000円(税込)
    ZERO-HAC-250-2W3000×L3500×H2500W3700×L4200×H2850250mm8,800,000円(税込)
    ZERO-HAC-250-3W3500×L4000×H2500W4200×L4700×H2850250mm10,175,000円(税込)
    ZERO-HAC-500-1W2500×L3000×H2500W3700×L4200×H3100500mm9,350,000円(税込)
    ZERO-HAC-500-2W3000×L3500×H2500W4200×L4700×H3100500mm10,835,000円(税込)
    ZERO-HAC-500-3W3500×L4000×H2500W4700×L5200×H3100500mm12,650,000円(税込)

    ※表は横にスライドできます。

    スペック

    モデル名ZERO-AC-250ZERO-AC-500
    吸音クサビ250mm厚500mm厚
    基本仕様遮音パネルZERO Panel 塗装仕上×壁天井
    モノコックフレーム鋼製 塗装仕上×壁天井

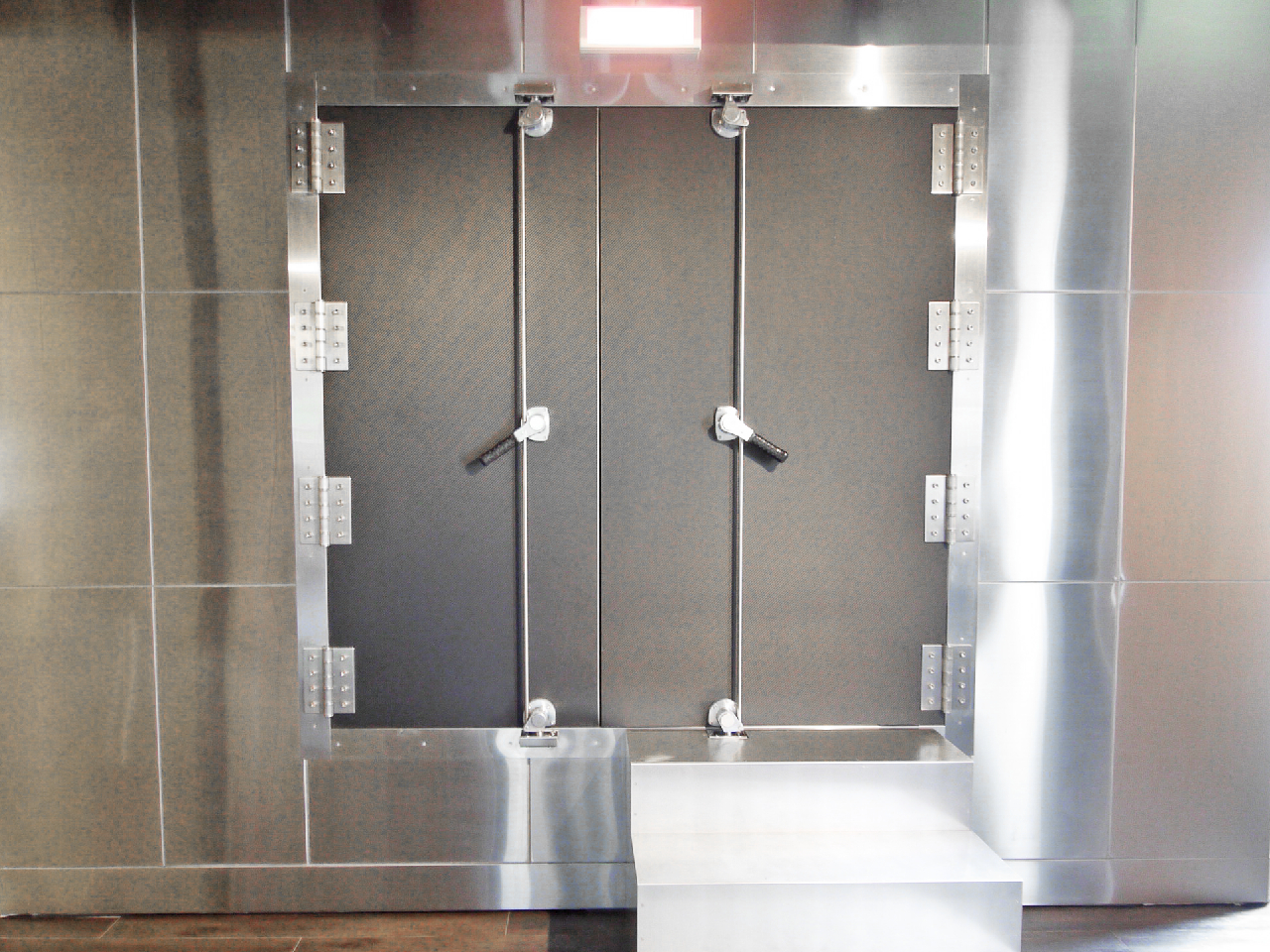

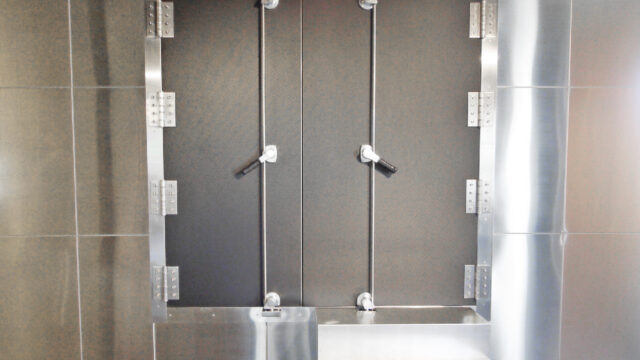

    遮音ドア鋼製/インナー吸音クサビ付 塗装仕上×1台
    排気消音器Exhaustファン付 塗装仕上×1台
    吸気消音器静圧Supply 塗装仕上×1台
    ケーブルポート遮音カバー付 メッキ仕上×2台
    マイク、被測定物用フックアイナット×8台
    ダウンライトLEDライト×天井
    コンセント100V×2台
    火災報知センサー取付用ベースのみ×1台
    標示灯ドア上部 ライトスイッチ連動×1台
    配電盤ブレーカーボックス、電源供給作業別途×1台
    スイッチライト、ファン×1台
    基本仕様外(別途見積)床パネル+音響反射板
    搬入装置クレーン、Xリフター、スロープ etc.
    ドア両開き式ドア、親子ドア、スライドドア etc.
    ジグターンテーブル、被測定物取付ベース etc.
    エアコンビルトインタイプ、天井埋込ダクトタイプ etc.
    排煙装置フレキシブルダクト付
    各種安全装置LS、パトライト、ブザー警報器、誘導灯、非常灯、酸素濃度計 etc.
    消化設備ハロン etc.
    端子盤BNC端子盤
    カメラ・モニターパン、チルト、ズーム etc.
    音響計測器騒音計、分析器、マイクロフォン etc.

    音響性能

    ※1/1OCT 無響室の遮音量/保証値、実測値

    Hz1252505001K2K4K8K
    ZERO-AC-250
    保証値
    32374146505252
    ZERO-AC-500
    保証値
    36424551545656
    ZERO-AC-250
    実測値
    35.548.057.464.463.468.970.3
    ZERO-AC-500
    実測値
    44.457.160.267.769.172.674.4
