Product Summary製品概要

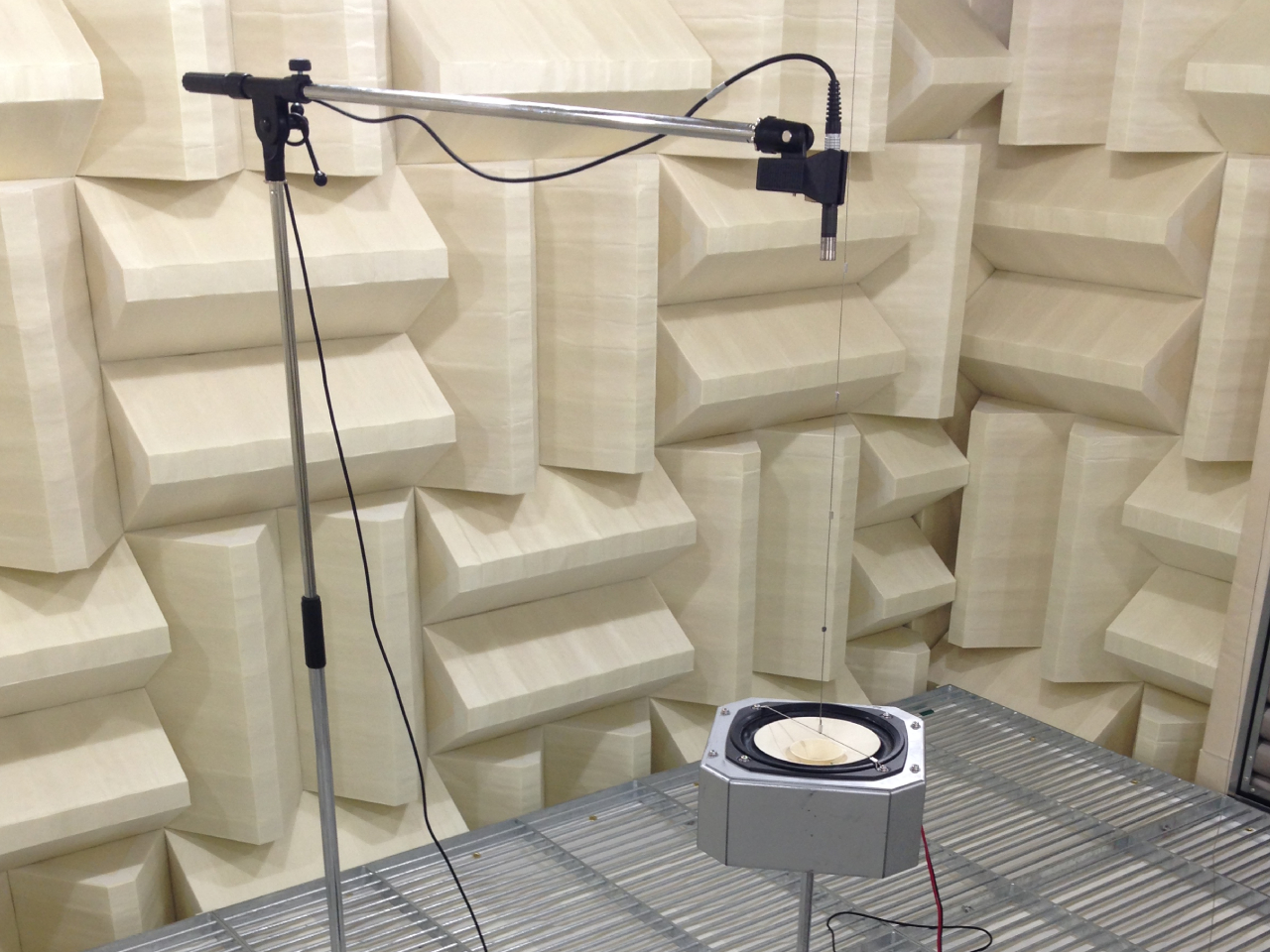

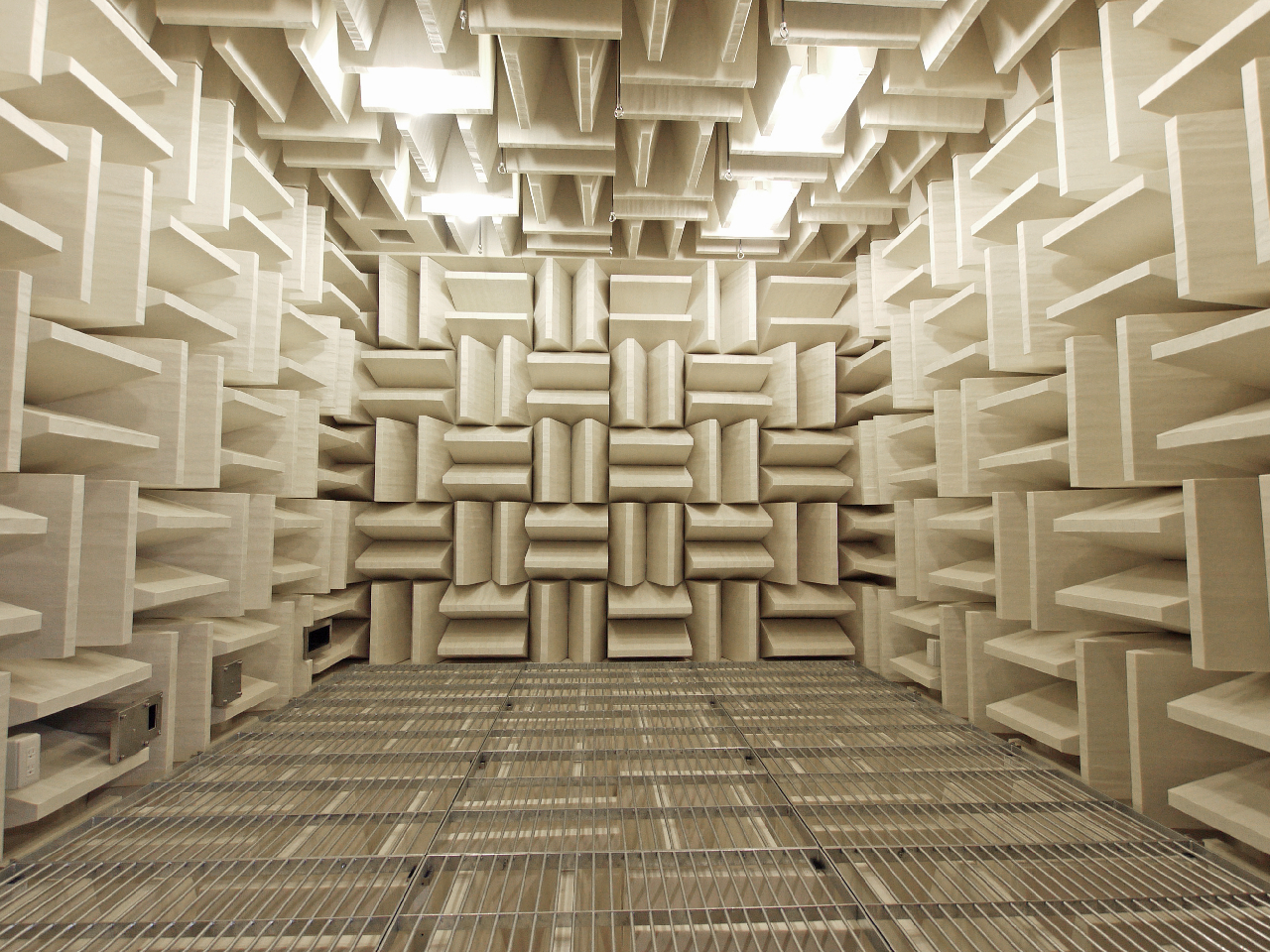

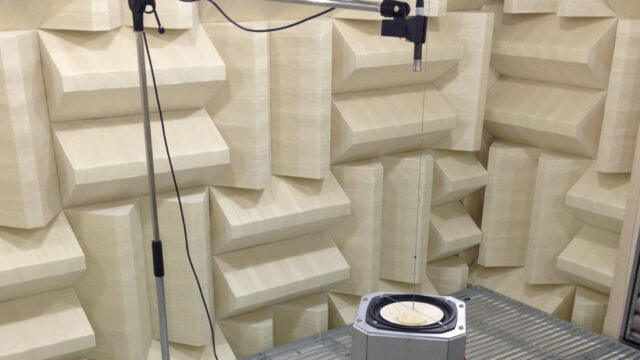

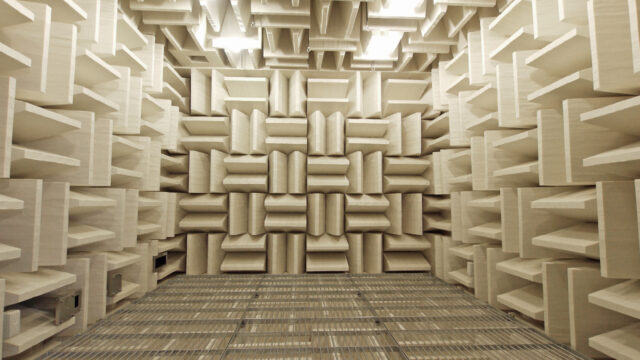

床壁天井6面に吸音クサビを施工した音響計測チェンバー

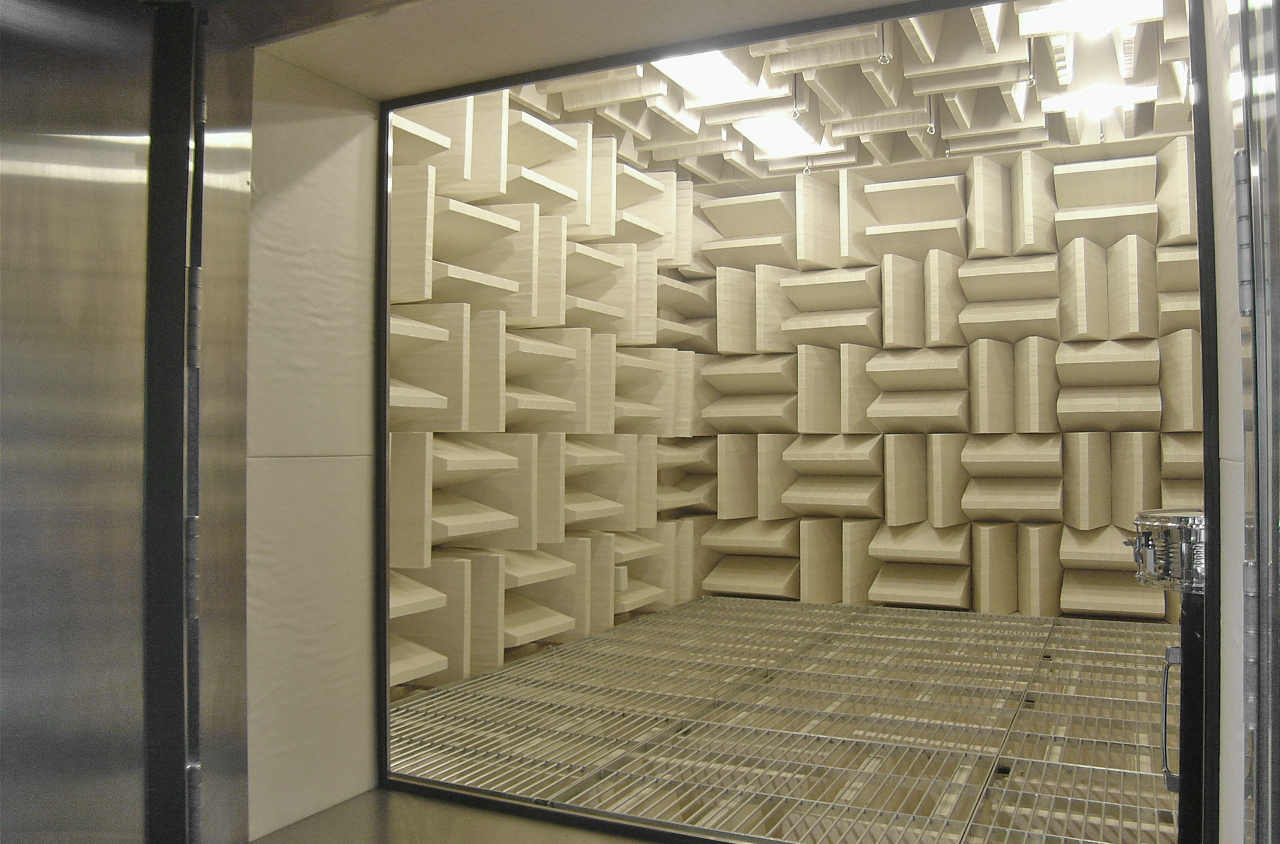

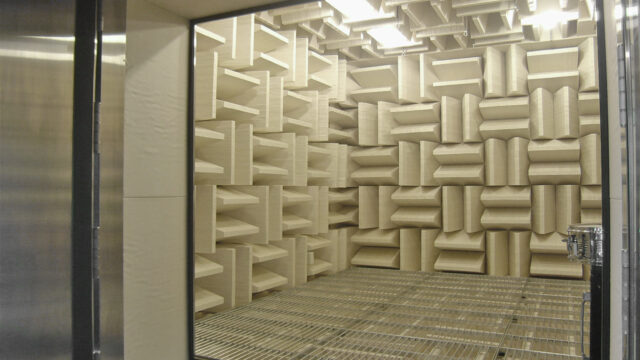

ユニット式全無響室ZERO
床壁天井の6面に吸音クサビを施工し、独自の遮音・吸音技術により実現したユニット式無響室です。 自動車、パワートレイン、家電製品、各種駆動部品の音響、Sound power levelの測定問題を解決します。 無響室関連最新のISO規格にも対応。音響測定・解析システムのご提案も可能です。
Applications & Futures用途・特徴
![工場]()
- 工場
![研究施設]()
- 研究施設
ユニット無響室『ZEROシリーズ』
遮音層ZERO Panel（ゼロパネル）と吸音層ZERO Wedge（ゼロウェッジ）を主体とした構成です。 工場で生産されたこれらのパーツを現場で組み立てるだけですので、高い寸法精度により確実なエアタイト性を確保します。 さらに、解体移設が可能でありレイアウト変更時のコストを抑えることが出来ます。
ZERO Panel（ゼロパネル）
ZERO Panelは、鋼材、充填吸音層＋支持材である独自のジオメトリー形状によりPlate impedanceを調整する機構を取り入れています。 これにより、薄型かつ高い透過損失を得ることが出来ます。 パネルはフレームにボルトで接続するモノコック構造であり、無響室トータルでの剛性をコントロールすることから、 パネル単体ではなく部屋・筐体としての遮音をします。

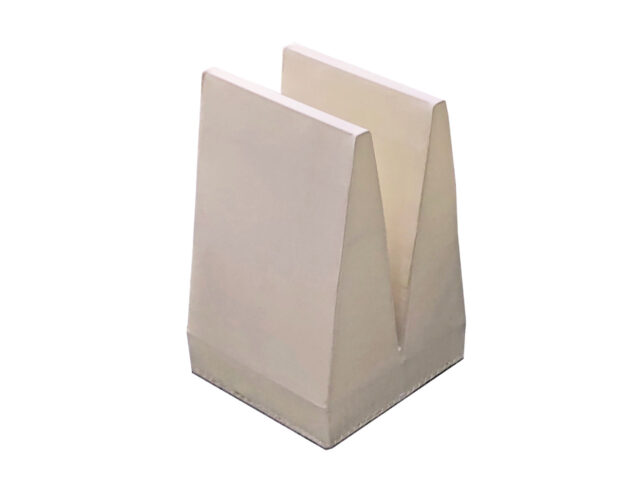

ZERO Wedge（ゼロウェッジ）
ZERO Wedgeは、無響室に使用される吸音クサビです。一般的な吸音クサビと比較し高密度の不燃吸音材料を使用しています。 ノンフレームですが、クサビ先端部に薄型の超高密度吸音層PBを下地補強材として設けており、 クサビ自体の剛性を確保しています。自重によるウェイダウンが起こらず、衝撃性にも優れています。
モデル・価格
規格品はType250とType500の2種類ですが、ユーザーニーズに合わせて設計をいたします。 特に室内暗騒音（エアコン可能ON/OFF）は設置環境により左右しますし、測定周波数（下限）により吸音層の選定がなされますので、お問い合わせ下さい。※基本仕様、組立工事費含む、輸送費搬入費別途。
| Model | Inward/mm | Outward/mm | Wedge |
|---|---|---|---|
| ZERO-AC-250-1 | W2500×L3000×H2500 | W3200×L3700×H3270 | 250mm |
| ZERO-AC-250-2 | W3000×L3500×H2500 | W3700×L4200×H3270 | 250mm |
| ZERO-AC-250-3 | W3500×L4000×H2500 | W4200×L4700×H3270 | 250mm |
| ZERO-AC-500-1 | W2500×L3000×H2500 | W3700×L4200×H3770 | 500mm |
| ZERO-AC-500-2 | W3000×L3500×H2500 | W4200×L4700×H3770 | 500mm |
| ZERO-AC-500-3 | W3500×L4000×H2500 | W4700×L5200×H3770 | 500mm |
スペック
| モデル名 | ZERO-AC-250 | ZERO-AC-500 | |
|---|---|---|---|
| 吸音クサビ | 250mm厚 | 500mm厚 | |
| 基本仕様 | 遮音パネル | ZERO Panel 塗装仕上×床壁天井 | |
| モノコックフレーム | 鋼製 塗装仕上×床壁天井 | ||
| 遮音ドア | 鋼製／インナー吸音クサビ付 塗装仕上×1台 | ||
| 床面メッシュ | 鋼製 メッキ仕上×床 | ||
| 排気消音器 | Exhaustファン付 塗装仕上×1台 | ||
| 吸気消音器 | 静圧Supply 塗装仕上×1台 | ||
| ステップ | 鋼製 塗装仕上×1台 | ||
| ケーブルポート | 遮音カバー付 メッキ仕上×2台 | ||
| マイク・被測定物用フック | アイナット×8台 | ||
| 防振ユニット | 防振ゴム×床設置面 | ||
| ダウンライト | LEDライト×天井 | ||
| コンセント | 100V×2台 | ||
| 火災報知センサー | 取付用ベースのみ×1台 | ||
| 標示灯 | ドア上部 ライトスイッチ連動×1台 | ||
| 配電盤 | ブレーカーボックス、電源供給作業別途×1台 | ||
| スイッチ | ライト、ファン×1台 | ||
| 基本仕様外（別途見積） | 搬入装置 | クレーン、Xリフター、スロープ etc. | |
| ドア | 両開き式ドア、親子ドア、スライドドア etc. | ||
| ジグ | ターンテーブル、被測定物取付ベース etc. | ||
| エアコン | ビルトインタイプ、天井埋込ダクトタイプ etc. | ||
| 各種安全装置 | LS、パトライト、ブザー警報器、誘導灯、非常灯、酸素濃度計 etc. | ||
| 消化設備 | ハロン etc. | ||
| 端子盤 | BNC端子盤 | ||
| カメラ・モニター | パン、チルト、ズーム etc. | ||
| 音響計測器 | 騒音計、分析器、マイクロフォン etc. | ||
音響性能
※1/1OCT 無響室の遮音量／保証値、実測値
| Hz | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
|---|---|---|---|---|---|---|---|
| ZERO-AC-250 保証値 | 32 | 37 | 41 | 46 | 50 | 52 | 52 |
| ZERO-AC-500 保証値 | 36 | 42 | 45 | 51 | 54 | 56 | 56 |
| ZERO-AC-250 実測値 | 38.6 | 47.0 | 61.3 | 64.6 | 66.9 | 70.5 | 72.3 |
| ZERO-AC-500 実測値 | 49.4 | 57.7 | 62.2 | 66.1 | 73.1 | 74.5 | 76.2 |
