Product Summary製品概要
薄型ながら高い遮音量を発揮

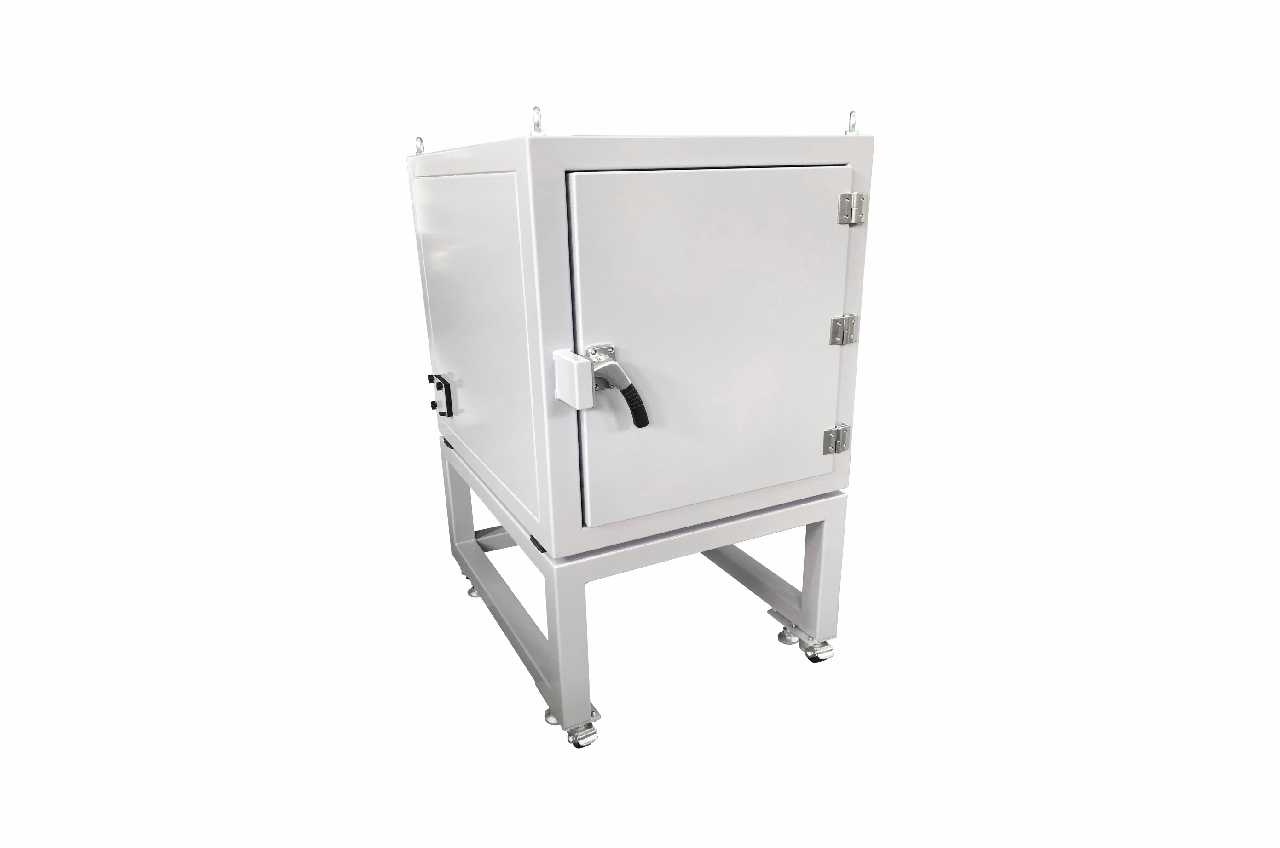

無響箱 Master Box
家電製品、通信機器、駆動部品などの小型測定向けの音響測定用ボックスです。 床壁天井の6面が遮音層・吸音層により構成されています。 薄型ながら高い遮音量を発揮し、設置環境によっては無響室相当のボックス内暗騒音を実現します。
Applications & Futures用途・特徴
- 工場
- 研究施設
現場での組み立て工事は不要&キャスター付で容易に移動
Master Boxは一体型のボックスのため、無響室とは異なり、現場での組み立て工事が不要です。 また、キャスターにより設置場所まで運搬、アジャスターボルトで固定するだけで御使用になれます。 荷下ろしの際も、フォークリフトやクレーン(当社からユニック車でお送りすることも可能)で行えますので、 組み立て作業員のコストがかかりません。 搬入経路上、スロープが必要である場合、搬入間口が狭い場合などは、別途設計します。
モデル・価格
※規格品はMBX-1~4の4種類ですが、カスタムメイドも可能です。
| Model | Inward/mm | Outward/mm | Panel |
|---|---|---|---|
| MBX-1 | W400×L400×H400 | W600×L600×H600 | 100mm |
| MBX-2 | W600×L600×H600 | W800×L800×H800 | 100mm |
| MBX-3 | W800×L800×H800 | W1000×L1000×H1000 | 100mm |
| MBX-4 | W1000×L1000×H1000 | W1200×L1200×H1200 | 100mm |
スペック

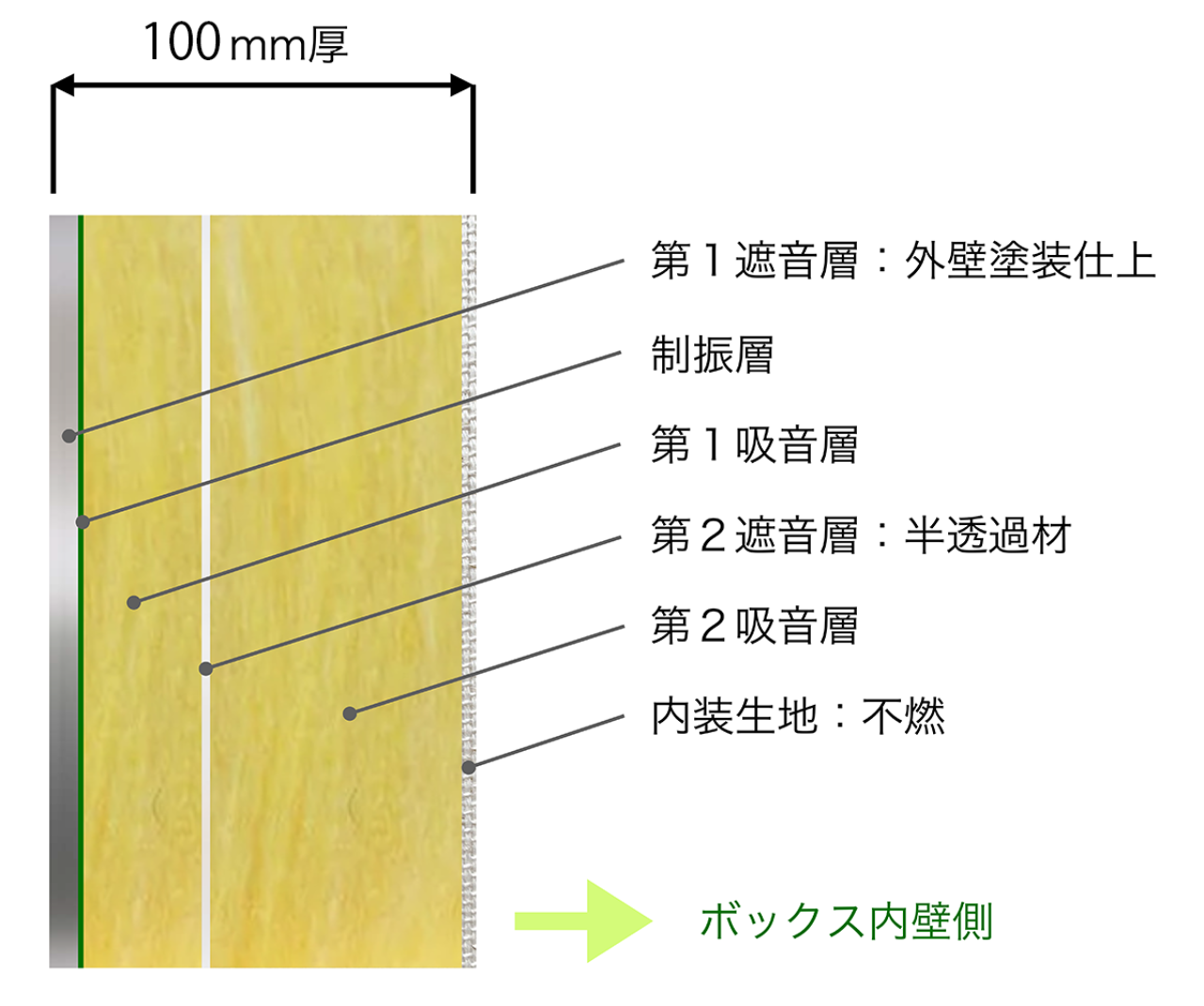

| 基本仕様 | パネル | 遮音層+吸音層100mm厚 塗装仕上×床壁天井 |
|---|---|---|
| モノコックフレーム | 鋼製 塗装仕上×床壁天井 | |
| 遮音ドア | 鋼製/インナー吸音層付 塗装仕上×1台 | |
| 床面テーブル | 鋼製 塗装仕上×床 | |
| ケーブルポート | 遮音カバー付 メッキ仕上×2台 | |
| マイク、被測定物用フック | アイナット×4台 | |
| 防振ユニット | 防振ゴム×4台 | |
| ベースフレームユニット | キャスター、アジャスターボルト×各4台付 | |
| 吊フック | 天井部アイボルト×4台 | |
| 基本仕様外(別途見積) | 寸法変更 | |
| 吸音層強化、吸音材変更 | ||
| ケーブルポート追加 | ||
| 測定用メッシュ | SUS製×天井、床面 | |
| 照明、スイッチ | LEDライト×天井、スイッチ任意位置 | |
| 遮音窓 | ||
| カップリング加工 | ||
| 荷重分散プレート | ||
| マイクロフォン取付用クランプ、ポール | ||
| スライドテーブル | ||
| 自動扉 | ||
| 音響計測器 | 騒音計、分析器、マイクロフォン etc. |
音響性能
※1/1OCT 無響箱の遮音量/保証値、実測値
| Hz | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
|---|---|---|---|---|---|---|---|
| 無響箱MBX 保証値 | 30 | 34 | 43 | 47 | 53 | 53 | 51 |
| 無響箱MBX 実測値 | 34.4 | 37.0 | 51.4 | 54.9 | 60.2 | 60.1 | 62.5 |
